Eclairage à LED du passe-plat

Eclairage à LED du passe-plat

Blog de magicmanu :Aménagement de notre maison, Eclairage à LED du passe-plat

Souvenez-vous du passe-plat bar, je lui ai ajouté un
éclairage d’ambiance à LEDs :

J’ai utilisé 10 LED Blanches (ça fait plutôt bleu sur les
photos) de 10mm de diamètre achetées chez mon fournisseur habituel à 6,95€ les 10
:
Blog de magicmanu : Aménagement de notre maison, Eclairage à LED du passe-plat

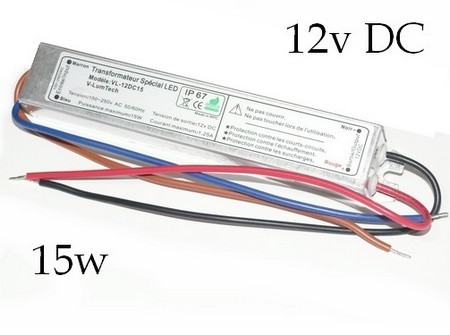

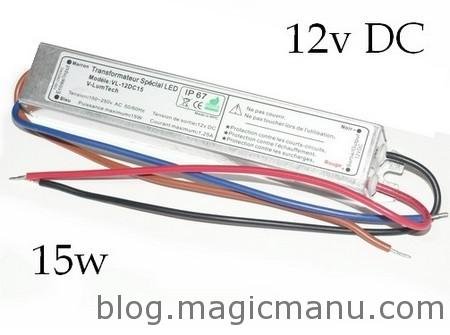

Et un transformateur 230 – 12V à 13,95 € :
Blog de magicmanu : Aménagement de notre maison, Eclairage à LED du passe-plat

J’ai cintré une plaque de PVC souple (genre plexi) sur des
chutes de placo, percé les trous et collé les 10 LED. Elles sont
reliées entre elles en parallèle avec des résistances de 560 ohms
:
Blog de magicmanu : Aménagement de notre maison, Eclairage à LED du passe-plat

Ensuite j’ai mis cet ensemble dans le mur (entre les 2 plaques
de BA13), il est vissé et collé sur des tasseaux :
Blog de magicmanu : Aménagement de notre maison, Eclairage à LED du passe-plat

J’ai peint l’ensemble (sauf les LEDs lol) en noir :
Blog de magicmanu : Aménagement de notre maison, Eclairage à LED du passe-plat

J’ai découpé une « vitre » en PVC souple et j’ai peint des bords
en noir aussi :
Blog de magicmanu : Aménagement de notre maison, Eclairage à LED du passe-plat

Cette vitre est collée au placo (maintenue par des bandes
adhésives pendant le séchage) :
Blog de magicmanu : Aménagement de notre maison, Eclairage à LED du passe-plat

Et voilà le résultat, reste plus que les finitions (bordure en
bas et peinture) :
Blog de magicmanu : Aménagement de notre maison, Eclairage à LED du passe-plat

Cet article a 25 commentaires

  1. c’est super joli

  2. Bien vu, l’effet est très réussi.

  3. C’est supère jolie, j’aime beaucoup tu as toujours beaucoup d’idées et l’art d’y réaliser bon mardi, bisous

  4. Uma linda noite repleta de paz e amor. Muito obrigado pela visita
    Volte sempre

  5. oh de mieux en mieux
    par contre le tranfo tu l as mis ou

  6. Merci @ tous,
    le transfo est vissé sous le plan de travail, il est facilement accessible en cas de problème.

  7. Comme d’hab …… bon boulot ! c’est énervant……y a rien a dire !

  8. $$$$$$$$$__$$$$$$$
    _____$$$$$$$$$$$$$$$$$$$$
    _$$$$$$$$$$$$$$$$$$$$$$$$$$_$
    __$$$$$$$$$$$$$$$$$$$$$$$$$$$
    __$$$$$$$$___$____$____$_$$$$
    $$$$$$$_____$$________$___$$$
    $$$$$$$___$___________$____$$$
    __$$$$$___________________$$$
    ___$$$____$$$$$_____$$$$__$
    ____$$$$$_$_$$$_____$_$$$_$$$
    ___$$$$$__$_$$$_$___$$$$$__$$
    ___$$$$$___$$$__$$$__$$$_$$$
    ____$$$$$$______________$$$
    ______$$$$_$$$$$$$$$$$$$
    ____$$$$_$____________$$
    _____$$$__$$$$$$$$$___$
    ______$$$$$$$$$$$$___$$
    ______$$$$$___$$$____$$
    _____$$___$$$_______$$$$$
    ______$$_$$__$$$___$$$$$$$
    _______$$$______$$$$$$$$$$$
    __________$$___$$$$$$$$$$$$$
    ___________$$$$$$$$$$$$$$$$$
    ____________$$$$$$$$$$$$$$$$
    _____________$__$$$$$$$$$$$$
    ____________$__$$__$$$$$$$$$$
    ___________$$__$_____$$$$$$$$$
    ___________$$_$$_____$$
    ____________$_$$___$$$
    ____________$$$$___$$
    _____________$_$____$
    _____________$$$$___$$
    ______________$$$___$$
    _______________$$$__$$
    _______________$$$__$$
    ________________$$$_$$
    ________________$$$_$$
    _________________$$__$$
    _________________$___$$
    _________________$$_$$
    _________________$$$$
    Malgrés de tres gros probleme de connections
    (je me fait éjecté d’internet ou mon ordinateur reste bloqué en allant sur mon site)
    j’ai réussi a allé sur ton blog pour te rentre cette petite visite qui est plus
    qu’une visite d’amité. Je ne peux toujours pas m’empêcher de venir voir ton blog.
    Affin de mieux te connaitre toi, qui as su t’interessé a mes articles sans me connaître.
    Merci de ton amité (même virtuelle) ca fait vraiement plaisir
    passe une bonne soirée

  9. Je viens juste te faire un petit coucou pour te souhaiter une bonne journée, que fais tu de beaux en ce moment comme bricolage ????????

  10. Un coucou enneigé et oui depuis ce matin la neige est arrivée …… même dans la vallée du rhône !!!!!!!!! biz

  11. _________________________$$$$$$__$
    _____________________$$$$$$$$$$$_$$$$
    _________$$$________$$$$$$$$$$$__$__$$$$
    _________$$$$$$$$$__$$$$$$$$$$$$_$_____$$____$$$
    ___________$$$$$$$$_$$$$$$$$$$$$_$______$___$$$$$
    ____________$$$$$$$$$_$$$$$$$$$$_$_____$$$$$_$$
    _____________$$$$$$$$$_$$$$$$$___$__$$$$$$$
    ______________$$$$$$$$$$$$$$$$$__$$$$$$$__$$
    _______________$$$$$$$$$$$$$$$$$$$$$$$_____$$
    _________________$$$$$$$$$$$$$$$$$$$_______$
    _____$$______$$$$$$$$$$$$$$$$$$$____$$____$$
    ___$$$$$____$$$$$$$$$$$$$$$$$$$_______$$__$
    _$$$$$$$$__$$$$$$$$$$$$$$______________$$$
    _$$__$$$$$$$$$$$$$$$$$$__________________$
    _____$$$$$$$$$$$$$$$$____________________$$
    ______$$$$$$$__$$$$$
    _______$$$$$$$_$$$$$$
    _____$$$$$$$$$$$$$$$
    ______$$__$$$$$$$$$
    joyeux noel Merry Christmas
    Feliz Natal Feliz Navidad
    Frohe Weihnachten

  12. Si un jour j’arrive à avoir mon chez moi….c’est certain je passerai vous demander conseil.!.!.!
    Cordialement . SY

  13. Pourquoi avoir rajouté des résistances ? sinon l’installation est bonne à retenir

  14. Merci à tous.
    Les résistances car sinon elle grilleraient directement sous 12V, il faut limiter le courant à 20mA maxi.

  15. Super bon boulot j ai une cloison de 50mn puis je les adptes les leds

    1. Merci ! Oui il doit encore y avoir assez de place.
