The Mini Wall : Fabriquer le jeu électronique

The Mini Wall : Fabriquer le jeu électronique

Idée : Colyne, notre fille de 5 ans, est fan de l’émission « The Wall : Face au mur » sur TF1, alors pour son anniversaire je me suis lancé dans la construction d’une version miniature de table.
Fabriqué en bois, je jeu est composé d’un plateau avec 200 clous où traversent les billes. Un affichage à matrice de LED indique les différentes étapes et les points. Le système est piloté par un Arduino Nano et le tout est alimenté par une prise USB (5V).

Cadeau ! Dans le ZIP suivant vous trouverez les plans, code Arduino, schéma, image de fond…
The Mini Wall by MagicManu.zip

Vous trouverez tous les détails dans la vidéo ci-dessus.

Fonctionnement :
– au démarrage on choisis le nombre de joueurs (1 à 9),
– le jeu se déroule en 7 manches,
– à chaque manche, les joueurs reçoivent entre 1 et 3 billes (distribution automatique) et les LED s’allument en vert ou en rouge,
– le joueur place la, ou les billes dans l’emplacement souhaité (1 à 7 en haut) et lance le départ (en baissant la manette bleu sur le côté droit ou gauche)
– les billes tombent et le score est comptabilisé (en + si vert et en – si rouge) et affiché sur l’écran
– a la fin des 7 manches, le gagnant est affiché ainsi que tous les scores



Temps passé : 50H (+ presque autant pour l’étude et la programmation)
Coût : enriron 60 €
Outillage utilisé : Scie circulaire, mini scie, perceuse, visseuse, défonceuse, pistolet à colle, outils à main…

Merci à Alisson : pour la création de l’intro et de l’illustration de ma chaîne Youtube.

Quelques photos :

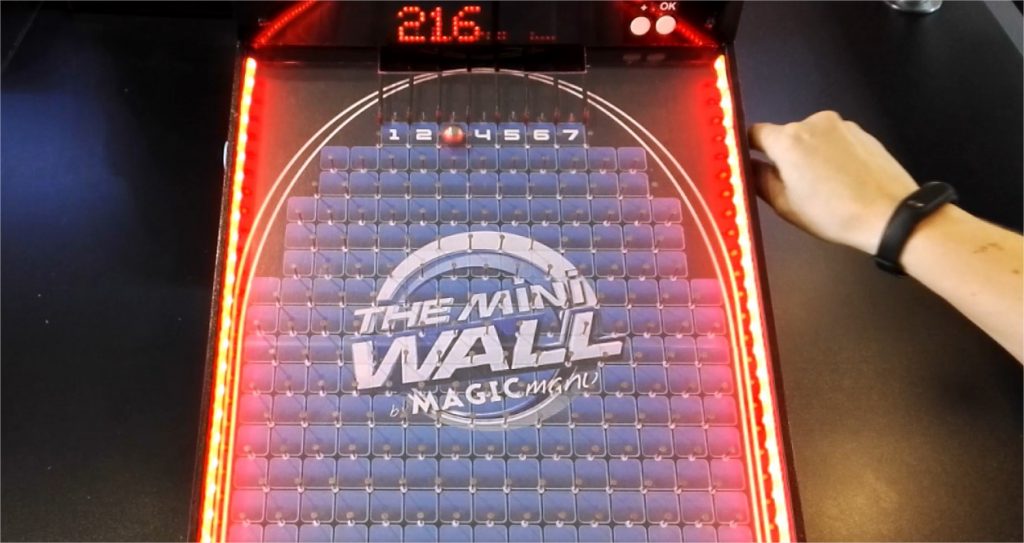

The Mini Wall by MagicManu



Le distributeur de billes
Le distributeur de billes motorisé avec moteur de lecteur CD d’ordinateur



Les clous du plateau de jeu
Les clous du plateau de jeu



Construction du jeu en bois MDF
Construction du jeu en bois MDF



Le compteur de points
Le compteur de points (15 fins de course)



L'affichage à matrice de LED MAX7219
L’affichage à matrice de LED MAX7219



Le circuit électronique à base d'Arduino Nano
Le circuit électronique à base d’Arduino Nano et 74HC165



Dessous
Le dessous

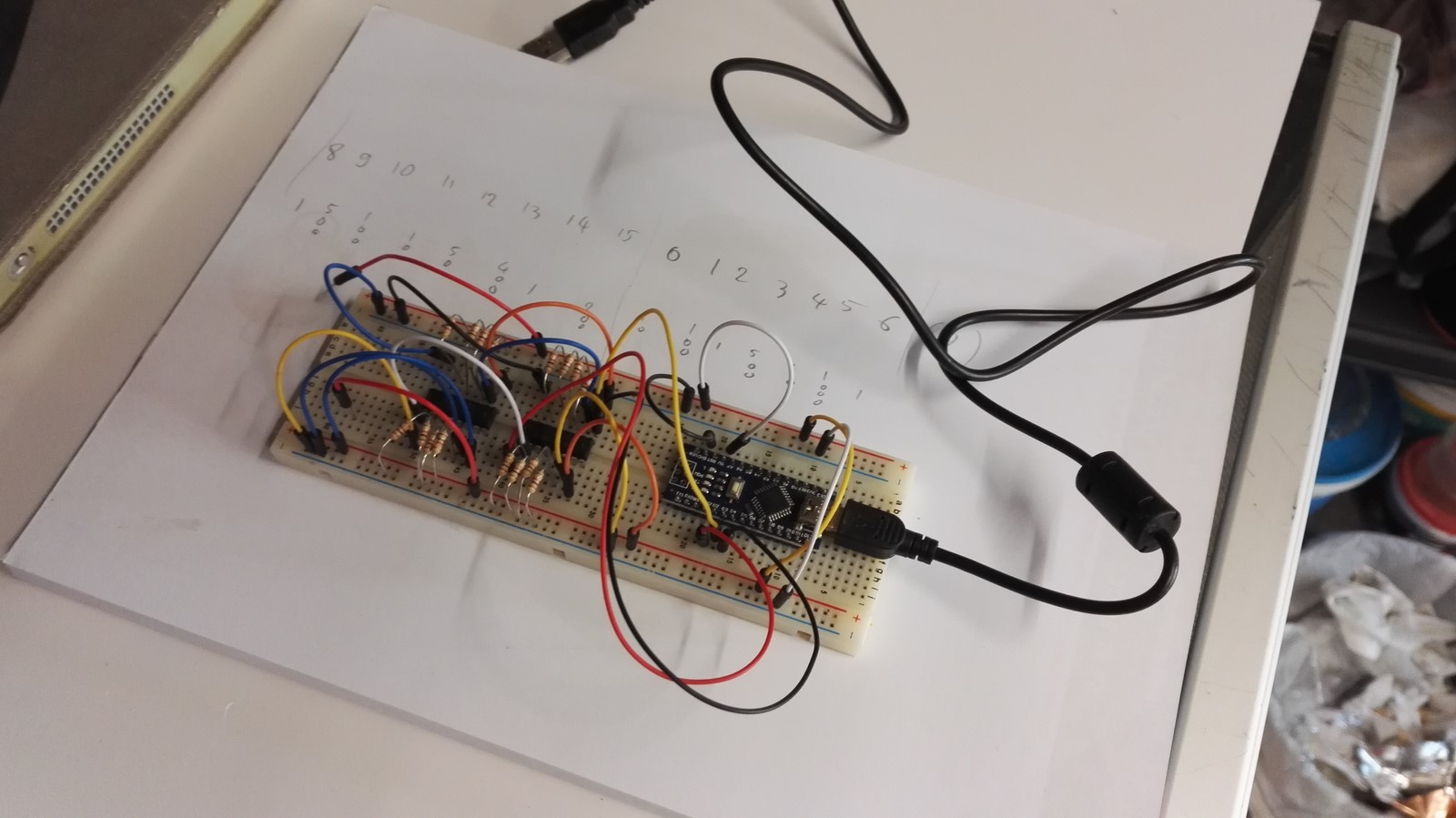

Essai sur platine de tests
Essai sur platine de tests



Les points
Les points



Comptage des points
Comptage des points



VERT on ajoute des points
VERT on ajoute des points



ROUGE on retire des points
ROUGE on retire des points



Récupération des billes
Récupération des billes



Le gagnant
Le gagnant



Circuit imprimé
Circuit imprimé



Image de fond
Image de fond



PCB
PCB



Plan panneau commande
Plan panneau commande



Plan côté
Plan côté



Plan des coupes
Plan des coupes



Plan Distributeur de billes
Plan Distributeur de billes



Plan lanceur de billes
Plan lanceur de billes



Plan pièces
Plan pièces



Plan toboggan de sortie
Plan toboggan de sortie



Schema électronique
Schéma électronique
