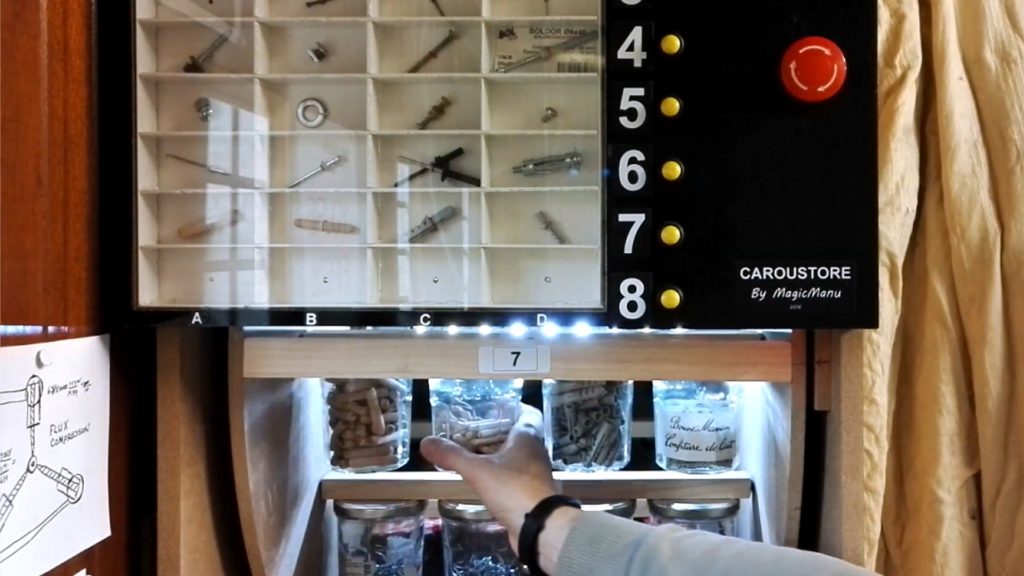

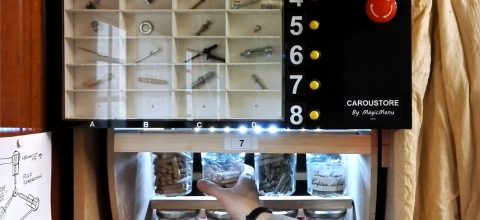

Voici un moyen pratique et original de retrouver votre quincaillerie (vis, clous, boulons…) : un carrousel de 32 pots de confiture, motorisé grâce à un moteur d’essuie-glace.
Trouver une pièce devient rapide car un échantillon de chaque pièce est visible dans un casier numéroté.
Fonctionnement : on repère la pièce souhaitée sur le présentoir, on appui sur le bouton correspondant, le système tourne dans le sens le plus court, ralenti, s’arrête, la lumière s’allume 10 secondes et on peut prendre les pièces en dévissant le pot de son couvercle.
Temps passé : environ 70H
Outillage utilisé : Scie circulaire, scie à onglet, perceuse, visseuse, défonceuse…
Principaux matériaux : Bois Médium (MDF), pots de confiture en verre, moteur d’essuie glace, roulements à bille…
Partie électronique : Alimentation 12V 10A, Arduino Uno, module moteur VNH2SP30 (pont H), 74HC165 (boutons), bandeau LED 12V, capteurs ILS…
Et vous ? Vous rangeriez quoi dans le Caroustore ? Des bonbons ? Des bijoux ?
Plan, schéma électronique et code de l’Arduino ici : Caroustore.MagicManu
Edit du 22 juin 2017 : J’ai aussi ajouté le PCB et le schéma d’implantation du 74HC165 et du bandeau de LED dans le ZIP
Wahou, merci d’avoir pris de temps de filmer et de nous partager cette réalisation.
Je suis vraiment bluffé par le résultat, c’est tellement propre et pratique.
Vous avez de l’or dans les mains et du génie dans la tête 😉
Merci pour les compliments, ça fait bien plaisir !
J’adore les doux dingues!
Merci et bravo
Merci Patrice !
Superbe idée !! Bravo pour cette réalisation. C’est tentant mais la partie électronique et en particulier programmation me semble pas évidente

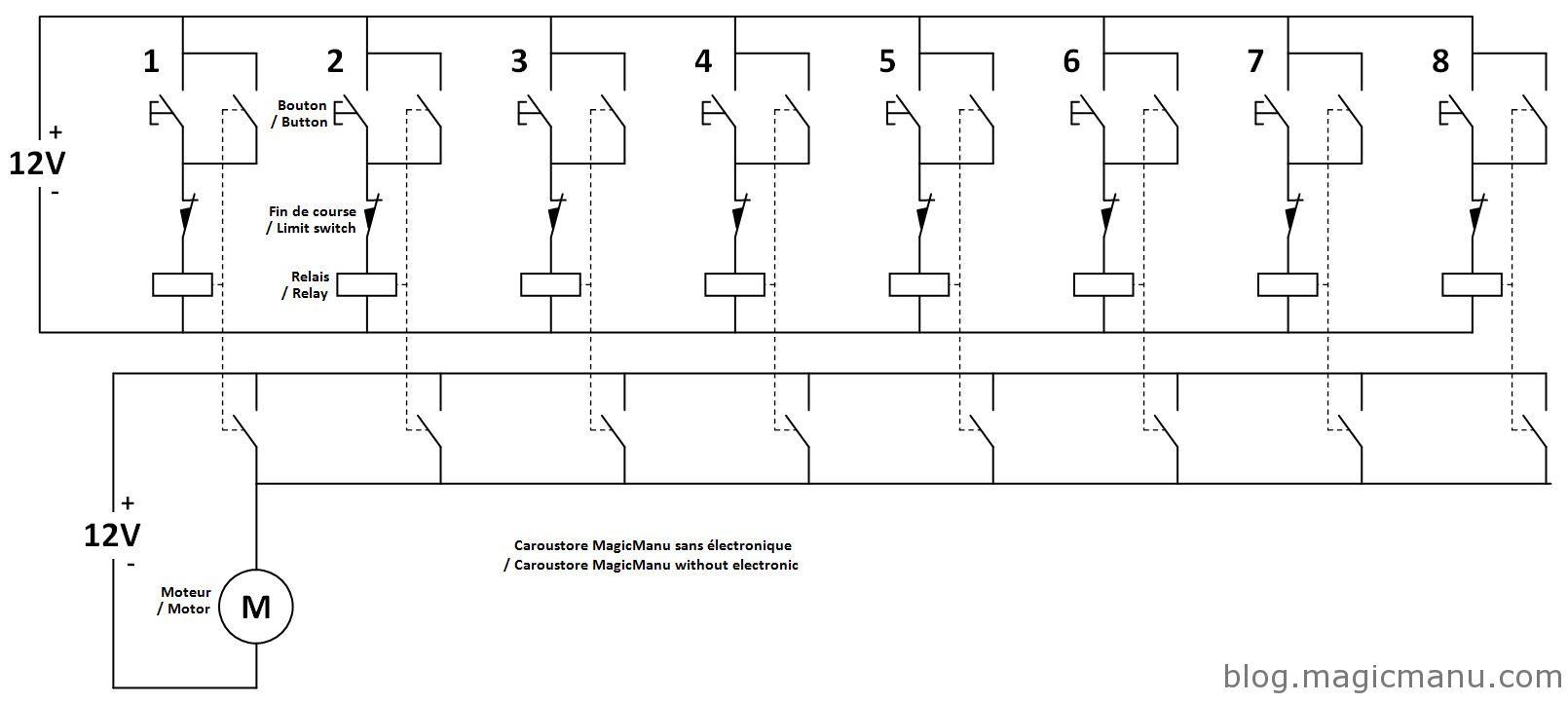

Merci ! La partie électronique peut être remplacée par un simple montage électrique avec 8 relais (à 2 contacts) et 8 fins de course :
https://www.magicmanu.com/wp-content/uploads/2017/01/Caroustore-MagicManu-sans-%C3%A9lectronique.png
Bien sûr on perd le ralentissement et le sens de rotation au plus court mais ça devient beaucoup plus simple !
Bonjour,
Je viens de voir ta construction via « Copain des copeaux »
http://www.copaindescopeaux.fr/forum/topic.html?p=235172#p235172
Je fais un peu d’Arduino et ton distributeur est GÉNIAL ! car adaptable à plein d’autres choses.
Et pour une fois un truc bien est en Français.
Merci pour la source et content que mon idée puisse servir 😉
Franchement la…… Chapeau bas! Je suis sur le cul… mais vraiment!
Vous êtes un génie il n’y a pas a dire… Peut de monde serai capable d’une telle idée et d’un tel résultat. Bravo!
Merci Julien ! Votre commentaire me fait bien plaisir 😉
bonjour, je voudrais savoir le diamètre pour faire la roue svp merci
PS: c’est une belle invention et peut-on mettre un autre moteur que l’essuie glace ?
Bonjour,
vous pouvez télécharger les plans dans la description de l’article.
On peux surement mettre un autre moteur mais il faut quelque chose de costaux car il y a du poids !
bonjour,
J’adore ton idée que j’ai bien envie de réaliser apres avoir fini ma régul de filtration piscine aussi avec un UNO. j’aurai une petite question, le circuit imprimé sur lequel il y a le registre a décalage, c’est toi qui l’a fait ou bien tu l’a acheté tout fais? et le BD137 quelle est son utilité?
En tous cas merci pour l’idée et tu a fait une chouette installation bravo.
Cordialement
Merci pour les compliments Marc !

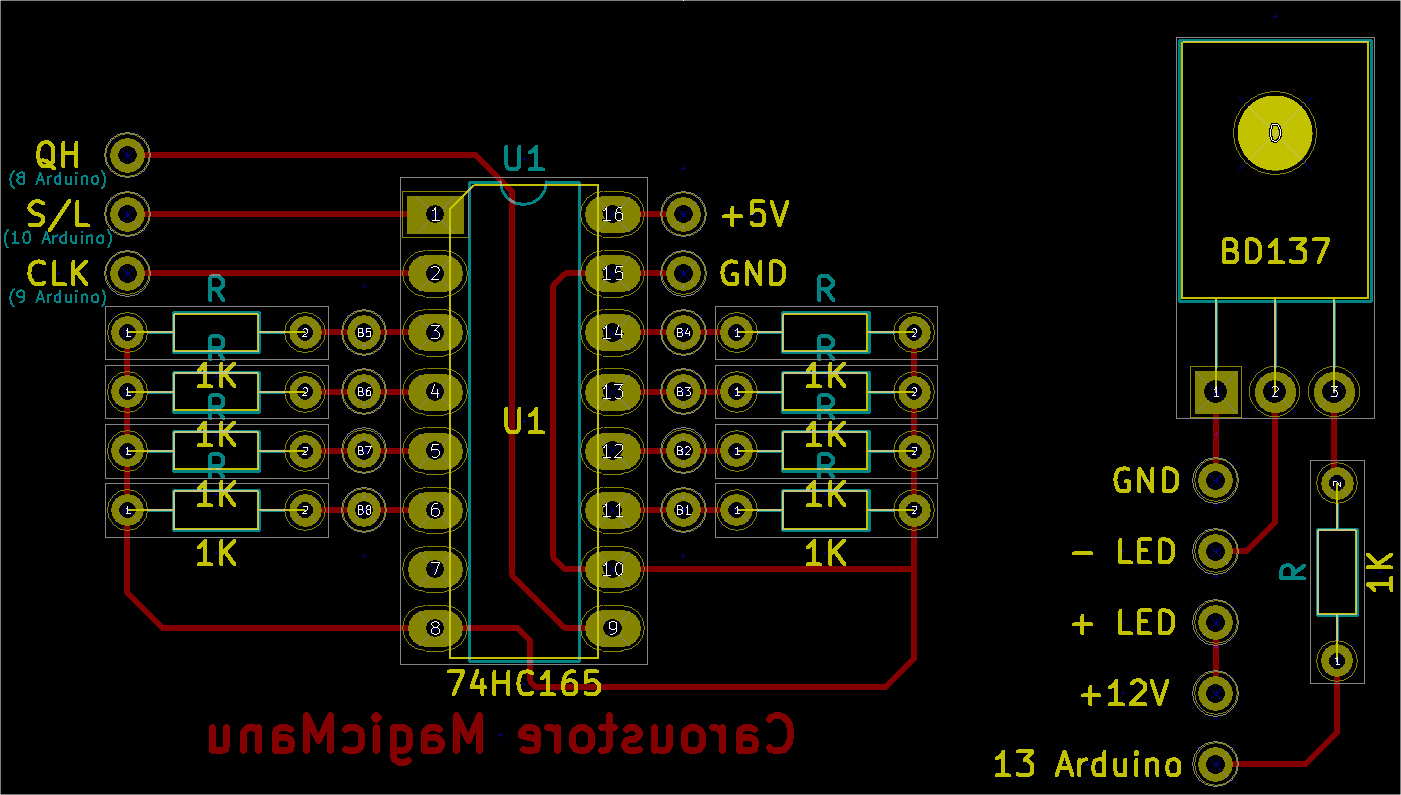

pour le registre à décalage je l’ai fait. J’ai mis le PCB en bas de l’article :
https://www.magicmanu.com/wp-content/uploads/2017/06/Caroustore.PCB.74HC165.et.LED.png
et le schéma est dans le même ZIP que le plan :
https://www.magicmanu.com/wp-content/uploads/2017/01/Caroustore.MagicManu.zip
Le bandeau de LED ne peux pas être commandé par l’Arduino (consomme trop de courant), il faut donc passer par un transistor de puissance (le BC137 parce que j’avais celui là sous la main), il agit comme un relais.
bonsoir superbe votre idée de caroustore fallait y pensé ceci ma donner
l’envie de m’en faire un .Mais au lieu d’utiliser des gros pots de confiture
j’ai utiliser des petit pour ranger des composants electronique
soit 64 pots au total j’ai rajouter un écran lcd i2c qui affiche les niveaux
j’ai eu un peut de mal a imbriquer le lcd dans votre code je débute avec arduino mais ça fonctionne encore bravo
Ah super ça ! Je veux bien une photo à l’occasion 😉
Pour l’afficheur c’est une bonne idée, j’en ai utilisé un dans un autre projet (TerraDome), c’est plutôt simple avec les bibliothèques Arduino.
Merci et bravo à vous également.
salut j’ai aimé la vidéo et les information concernant le projet
il y-à t’il un diagramme ( fast,A0,A-0) ?
Bonjour, dans le ZIP il y a le schéma https://www.magicmanu.com/wp-content/uploads/2017/01/Caroustore.MagicManu.zip
avez-vous un logiciel pour réaliser les schéma ?
Bonjour, j’ai utilisé Word en mode dessin sur ce projet. Maintenant j’utilise Fusion 360.
s’il fallait réduire le nombre des boutons le schémas d’installation changeras t’il ?
Oui bien sûr, le système est prévu pour 8 rangées, que se soit au niveau de l’électronique ou au niveau programmation
je galère sur fritzing il y’a d’autre composant qui manque (VNH2SP30)
