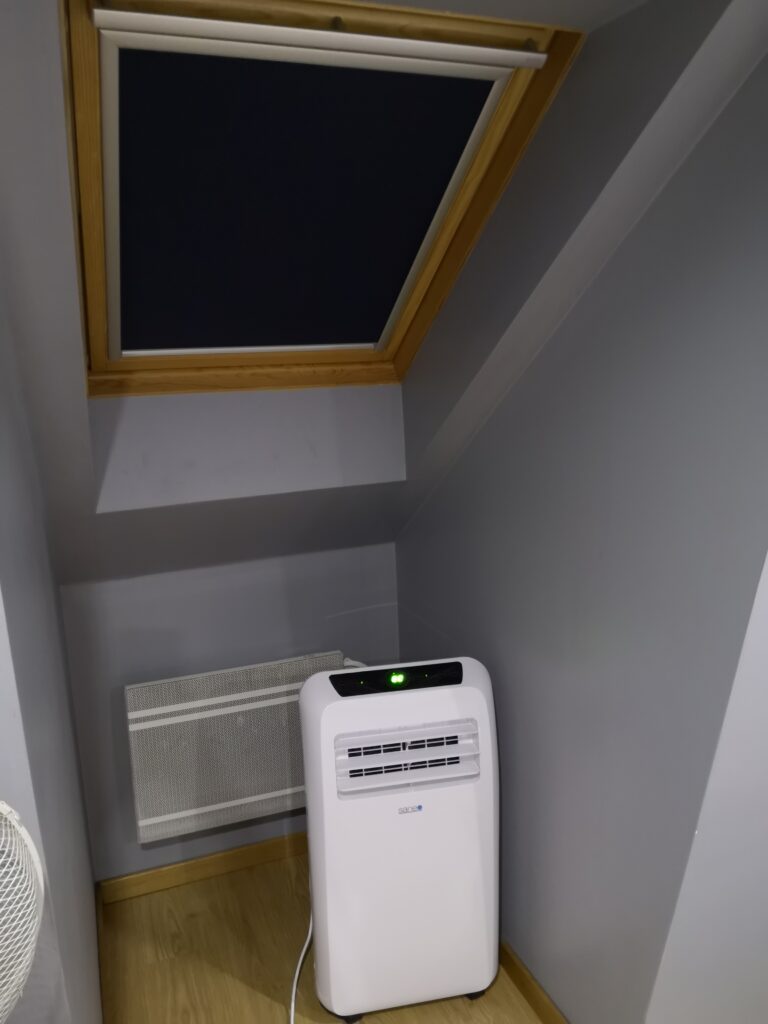

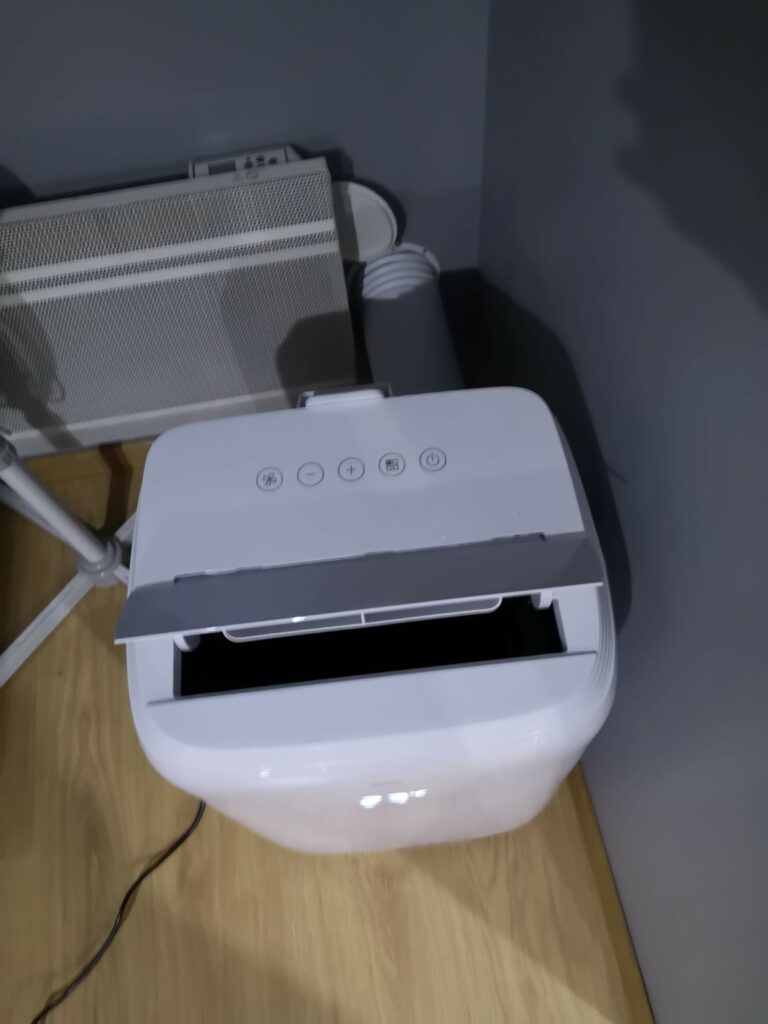

Comment évacuer l’air chaud d’une clim mobile sous les combles ? Il faut utiliser un kit de calfeutrage pour fenêtre de toit (Velux) qui n’est pas esthétique, ni pratique à installer.

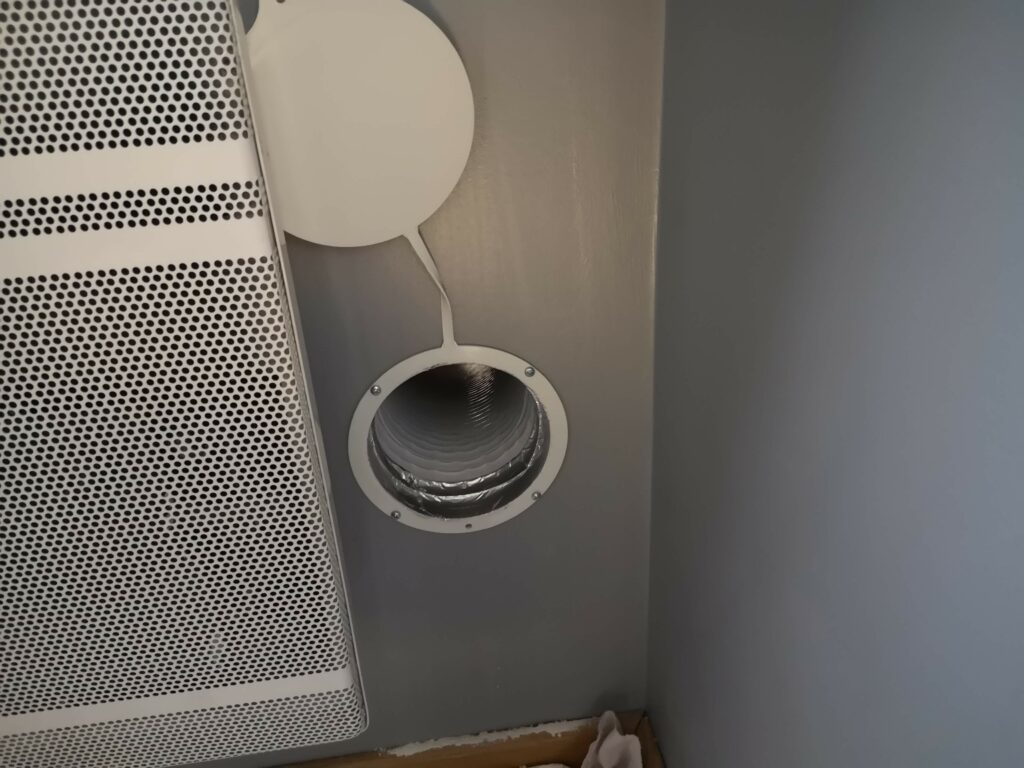

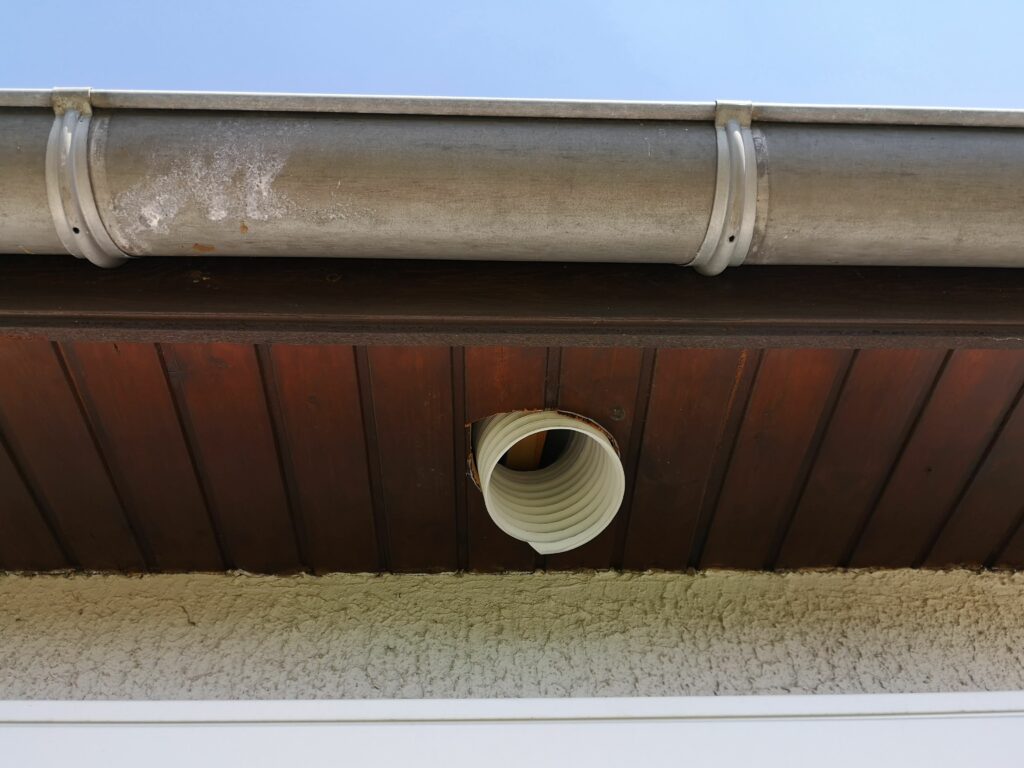

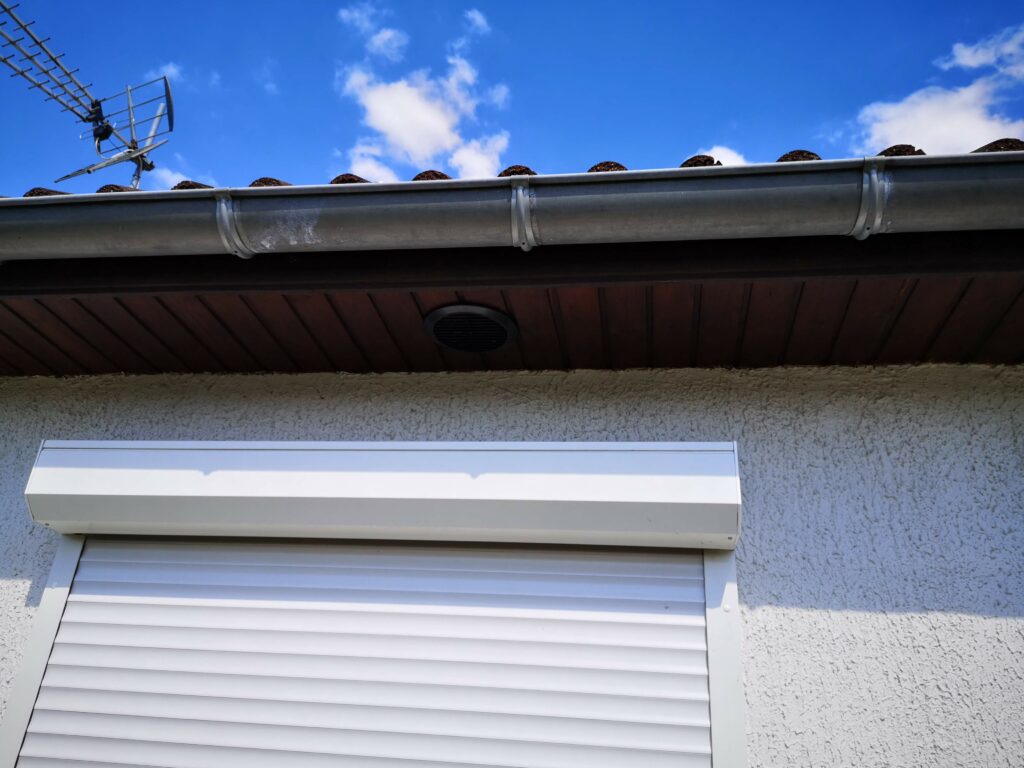

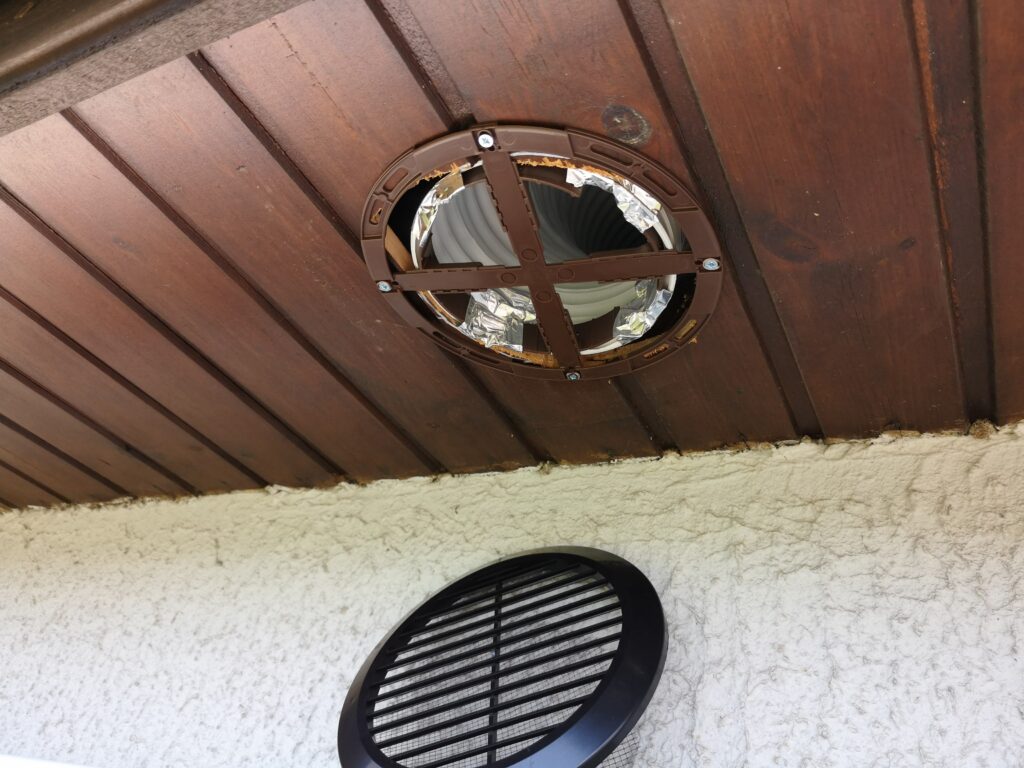

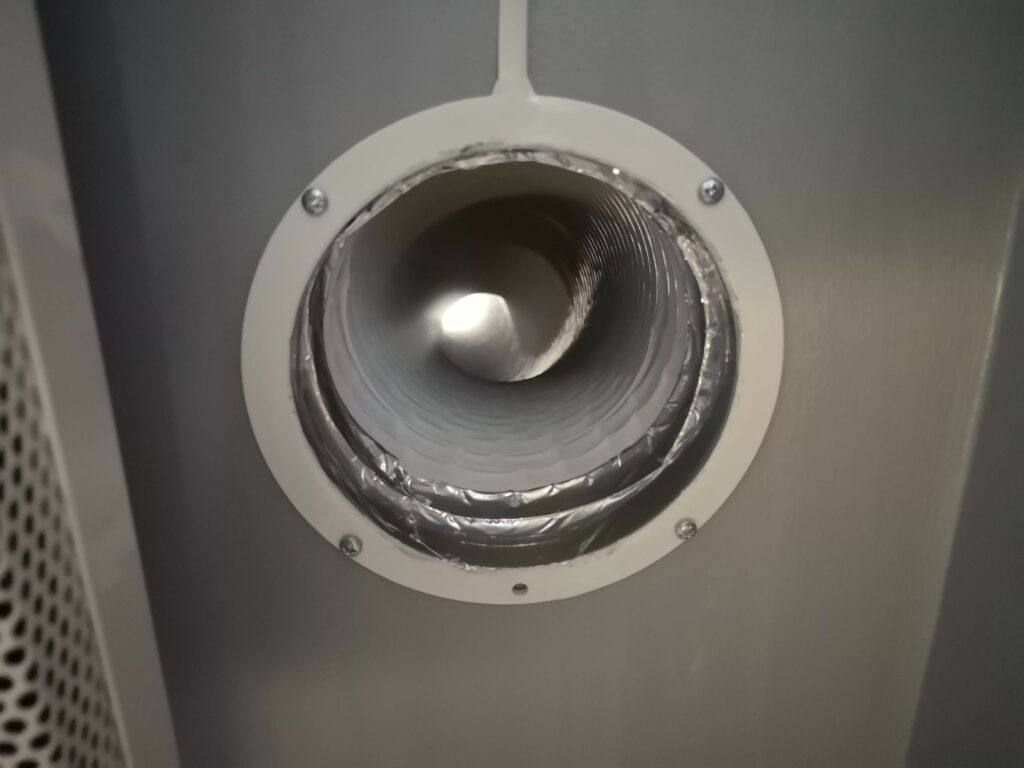

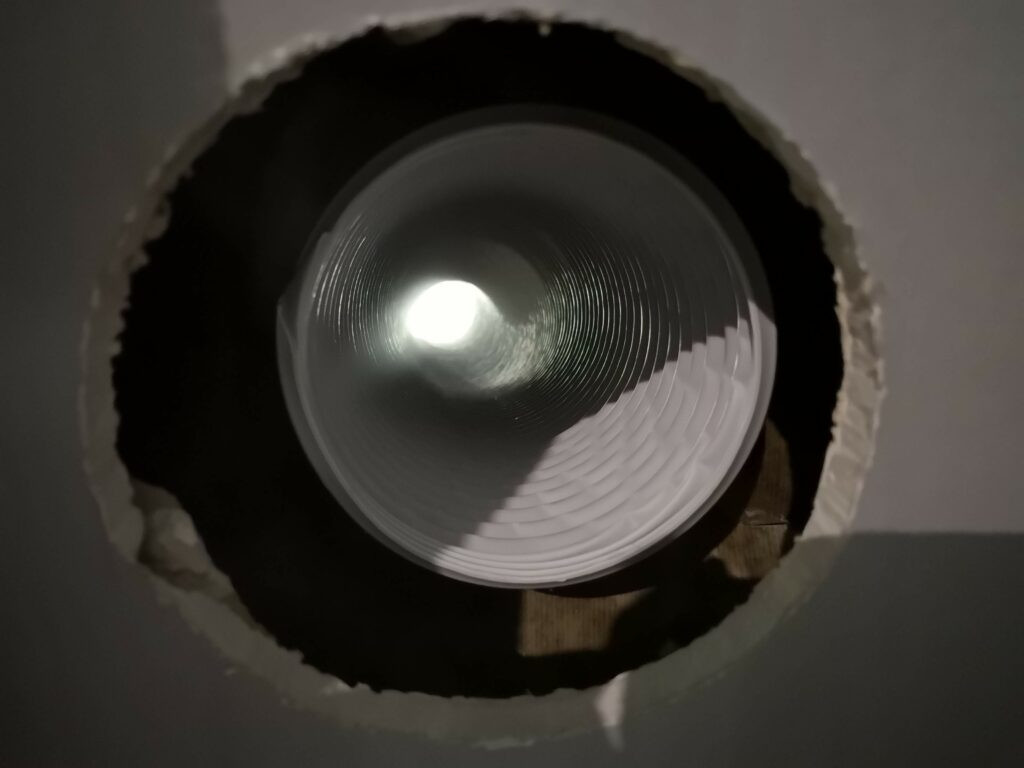

Je vous présente donc mon installation : une trappe avec bouchon est installée dans le mur, un tuyau de 2m traverse la partie non aménagée des combles, et l’air chaud est évacué à l’extérieur de la maison par une grille.

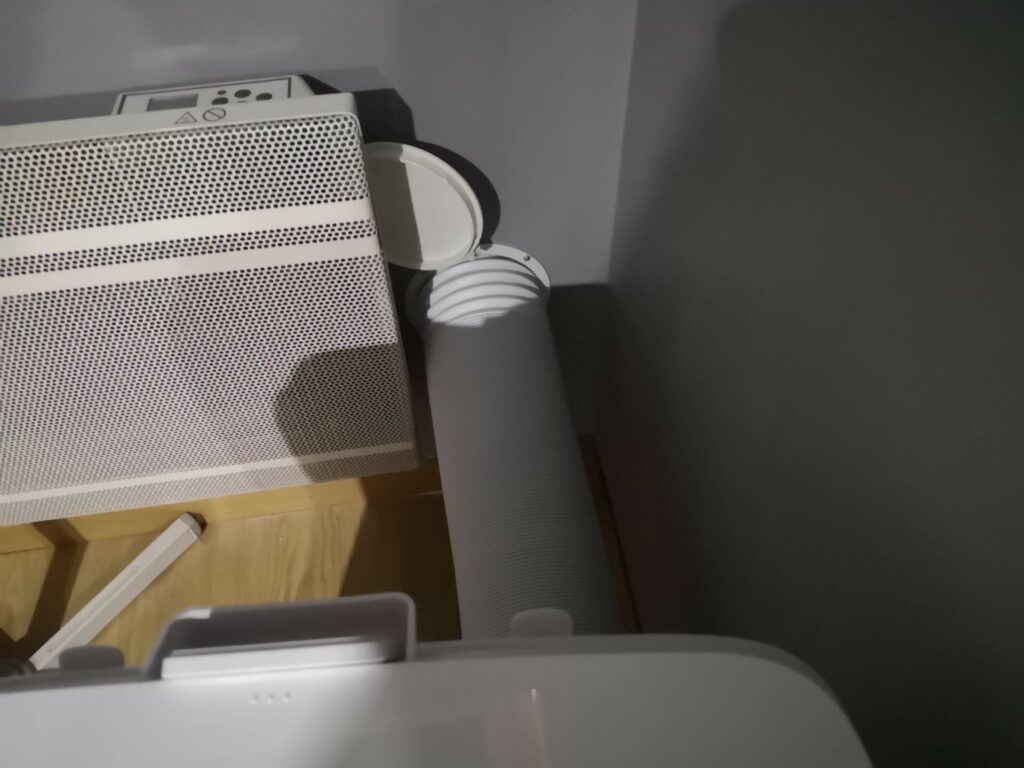

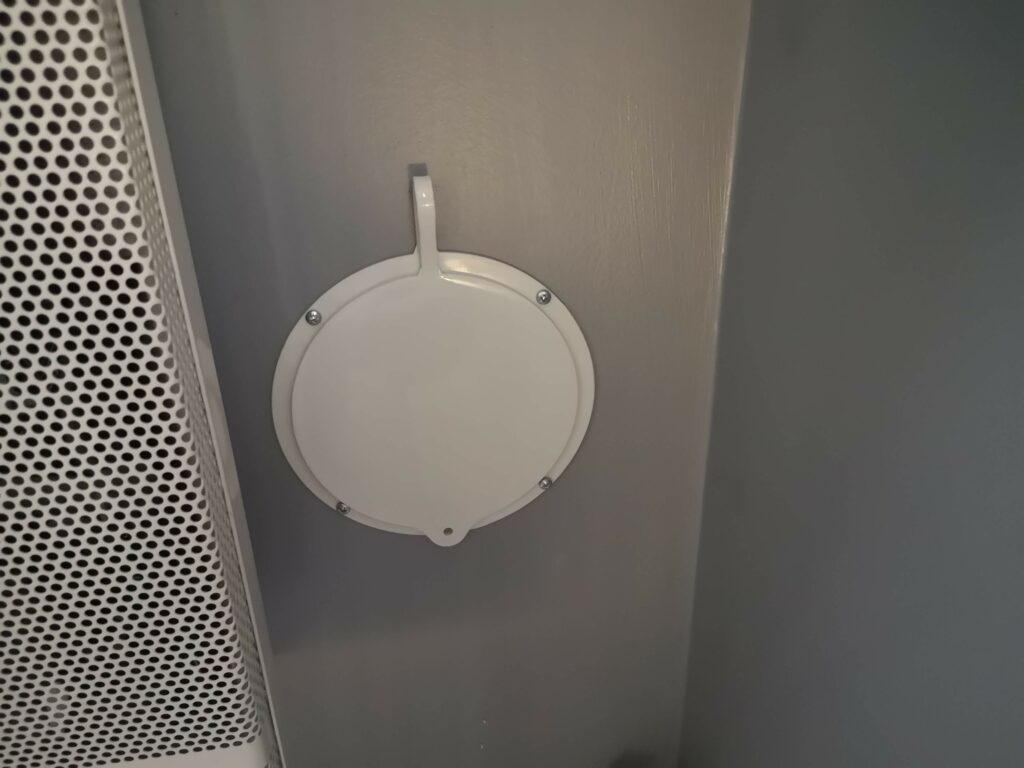

Je peux ainsi faire tourner la climatisation fenêtre fermée et quand je n’en ai pas besoin, j’ai juste à remettre en place le bouchon au mur.

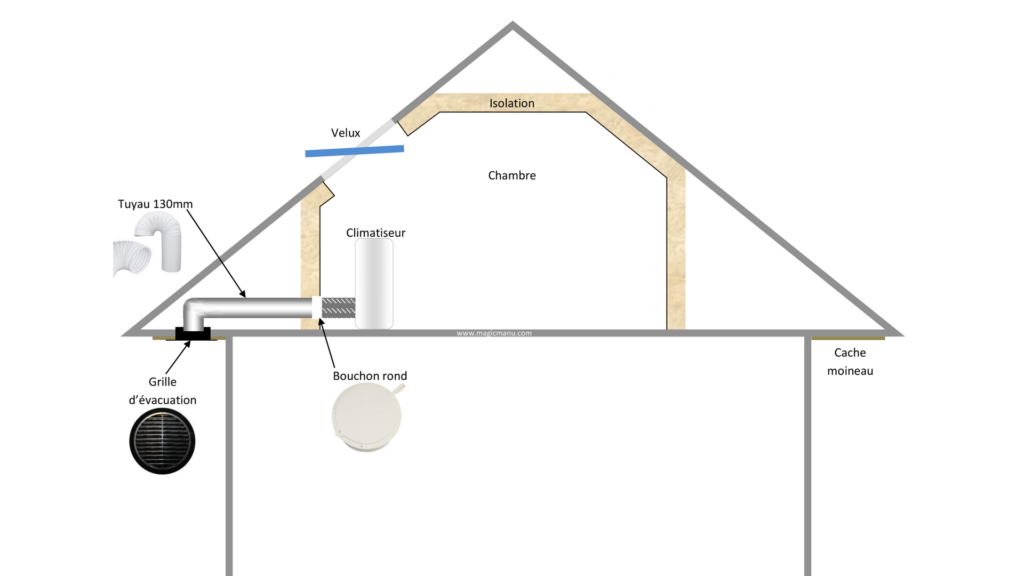

Schéma de principe :
Liste des pièces (liens rémunérés par Amazon) :
Tous les liens sont regroupés sur cette page : https://amzn.to/3RCYPdf
- JOYOOO Tuyau Climatiseur mobile local 2m PVC (Ø13CM)

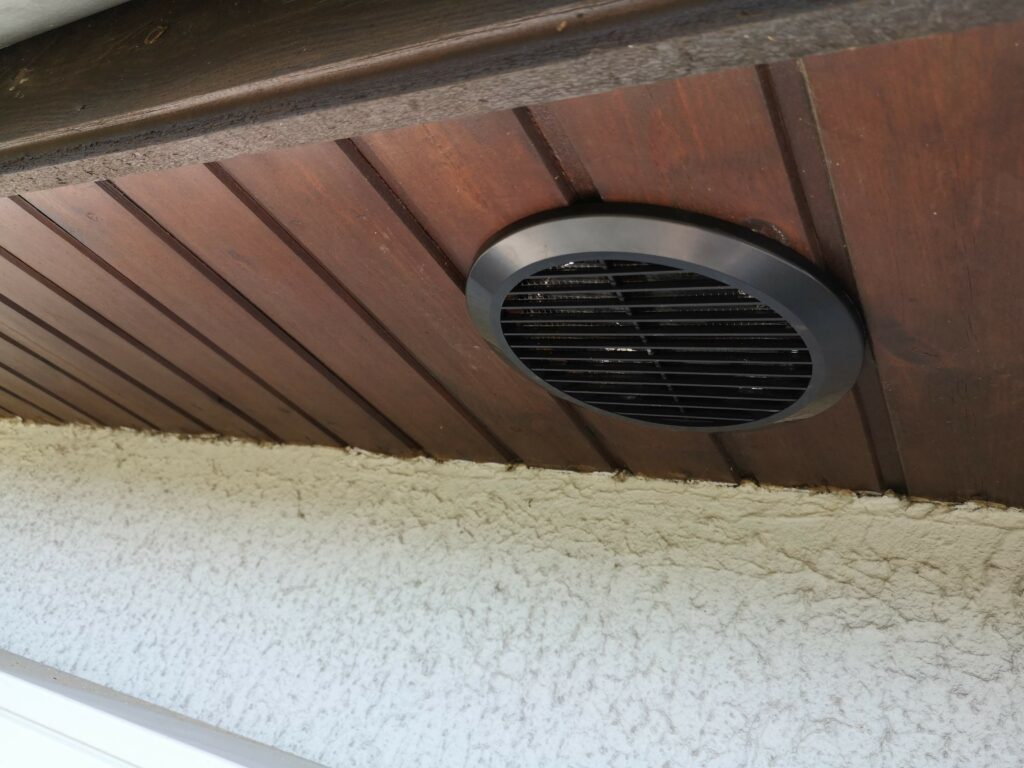

- Grille d’aération Ø 100 / 110 /120 / 125 / 150 mm, ronde, noire, plastique T36, avec moustiquaire.
- BOUCHON PLUS BRIDE Ø 130 MM POUR CLIMATISEUR DELONGHI – 5351050600
Et, selon le tuyau de votre clim (liens rémunérés par Amazon) :
- Manchon MKK Ø 125 mm Pièce de raccordement Raccord Tuyau de ventilation
- Raccord réducteur en PVC – Diamètre : 80 – 100 – 120 – 125 – 150 mm
Outillage :

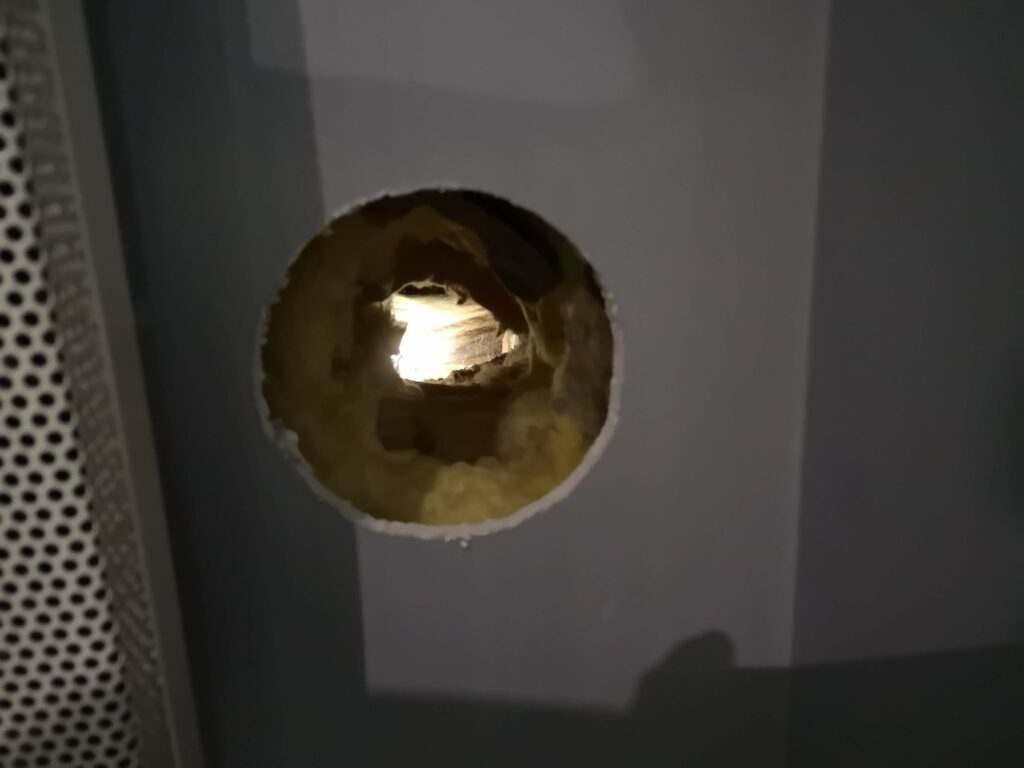

- Scie à placo https://amzn.to/3SZF5y6
- Scie cloche réglable https://amzn.to/3I7vQJO
Très propre comme installation 🙂
Je pense faire pareil dans quelques mois (quand la température permettra de travailler sans suer à grosses goutes)
Avec en plus lorsque la clim est débranchée, pouvoir reboucher le trou avec un rond de mousse isolante pour isoler un peu plus l’installation en période d’hiver.
Merci ! Oui c’est ce que je fais l’hiver, j’ajoute un gros rond de mousse juste derrière la trappe et je ferme.
Pourquoi ne pas avoir fait la 2ème chambre avec un tuyau de 150mm au travers du placo jusqu’à l’extérieur ? Cela aurait évité l’utilisation d’un réducteur 150/125 qui induit des pertes de charge et des contraintes sur la clim de la 2ème chambre.
Bonjour, parce que j’avais déjà acheté le matériel pour les 2 alors que j’ai eu la deuxième clim après, je se savais pas qu’il y avait plusieurs diamètres.
Sinon oui, c’est l’idéal de mettre la même taille que le tuyau de la clim !
Bonjour on peut brancher 3 clin sur un seul tuyau qui va dehors cordialement ??
Bonjour, non car chaque clim a besoin d’un volume se sortie pour l’évacuation, ou alors il faudrait un tuyau 3 fois plus grand !
Merci pour les conseils
J’ai simplement prévu de mettre un pvc rigide en 150mm sur ma construction en cours avec bouchons et grille pour 150 mm.
1 pour salon cuisine et 2 pour les 2 chambres.
Hauteur entre 30 ou 40 cm du sol ?
Cdlt
bonjour nous aimerions nous inspiré de votre vidéo mais nous avons un conduit d’évacuation qui fait 150 mm de diamètre, es ce que vous pourriez nous orienter pour le procéder ?? Car on pourrais mettre un réducteur au niveau du bouchon, mais que mettre dans le mur pour évacuer la chaleur ?? nous devons acheter un autre conduit du diamètre du bouchon ? en sachant qu’il n’y a pas beaucoup a traverser nous le métrions en façade il doit y avoir 15 cm a traversé. merci de votre réponse.
Bonjour j’ai fait comme vous avec tuyau dans comble 150 sortie 70 dans le cache moineau mais la clim s’arrête au bout de 20mn je comprend pas
Bonjour, passer de 150 à 70 la réduction est trop force, il y a un goulot d’étranglement en sortie qui crée une surpression et la clim se met en sécurité, c’est comme ci la sortie était bouchée. Il faut une sortie plus grosse.
Bonjour , on peut mettre une longueur maxi de combien ? et au niveau de la chaleur du tuyau ce n’est pas trop dangereux pour l’isolation ?
Bonjour je te remet ma réponse par mail :
la température de l’air chaud qui sort de la clim monte à environ 60°C, l’air dans mes combles monte à 70°C en ce moment (canicule) et la laine de verre tient sans problème jusqu’à 150°C. Le tuyaux souple est chaud mais pas mou, donc jusqu’à maintenant aucun souci !
Par contre, il faut bien évacuer la clim vers l’extérieur, et pas dans les combles qui ferait encore grimper la température !
Par contre niveau longueur maxi je ne sais pas, mais je pense que ça dépend des modèles de clim.
Merci pour ta réponse mais j’ai une distance de 170cm du placo au cache moineaux plus le tuyau de l’intérieure de la clim donc penses tu que ca va faire le taf pour le débit de la clim ?
