Je vous propose la création d’une serre d’intérieur pour plantes et fleurs tropicales en forme de dôme octogonal.

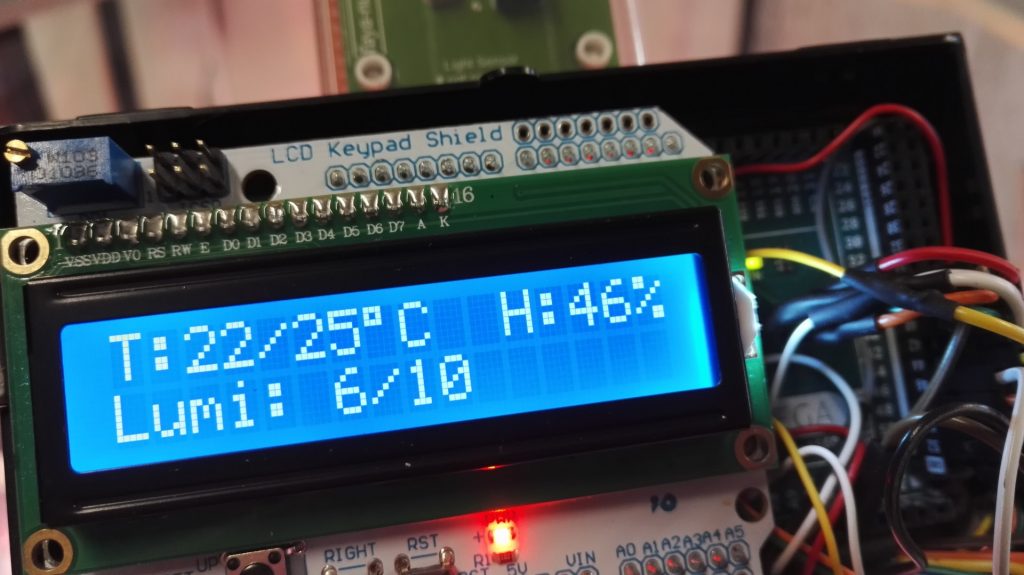

Elle est pilotée par un Arduino Mega qui régule la température et l’éclairage grâce à différents capteurs et un affichage LCD.
Elle dispose aussi de portes à la Jurassic Park (ou Jurassic World) qui s’ouvre quand la température est trop élevée dans la serre.
J’ai réalisé ce projet à l’occasion du Concours Ambassadeurs CONRAD 2018.
Le principe ? Conrad m’a proposé une tekkie box au choix d’une valeur de 200 €, j’ai choisis la « Greenhouse Box » qui comprend :
Arduino Mega, éclairage LED pour plantes, programmateur horaire, capteur de lumière, capteur de température/humidité, ventilateur USB et un bon d’achat de 76€ pour la compléter.
Pour mettre en valeur tout ça, j’ai créer un structure en bois et plexi et j’ai ajouté tous les composants électroniques qui vont bien.

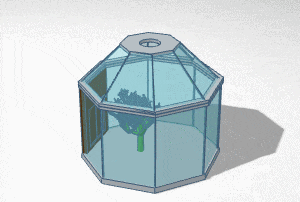

Modélisation 3D avec Tinkercad :
Dimensions : 50 x 50 x 45 cms
Temps passé : 35H (hors étude)
Outillage : Scie circulaire, défonceuse, perceuse à colonne, scie à onglet, scie sauteuse, Dremel, outillage à main…
Composants de la tekkie box Conrad :
– Arduino Mega 2560
– Eclairage LED pour plantes TRU-PL-WR
– Programmateur horaire Renkforce 1289404
– Capteur de lumière Fayalab 801-NU0014
– Capteur de température et humidité DHT11 Velleman VMA311
– Ventilateur USB Arctic Breeze
Composants ajoutés avec le bon d’achat :
– Alim LED à courant constant TRU-NETZTEIL-8W 700mA
– Module LCD et clavier Velleman VMA203 (Shield Arduino)
– 2 Mini-servo analogique Modelcraft Y-3009
– Alimentation CA/CC 230V 5V 3A Mean Well RS-15-5
– Nappe de liaison 40 broches Velleman VMA414
– Carte 2 relais 5 V SMTRELAY02
– 2 Module Led RGB Velleman VMA307
– Enjoliveur H-Tronic FR 216 pour écran LCD
– 2 Voyants standards (Orange / bleu)
– 2 LED 10 mm TRU COMPONENTS
Hors Conrad :
– MDF (Medium) 19 et 10mm
– Polystyrène transparent 2,5 mm (Plexi)
– Ventilateur Alim PC 80mm
– Tapis chauffant pour reptile 220V 7W ChenRui
– Peinture, quincaillerie…

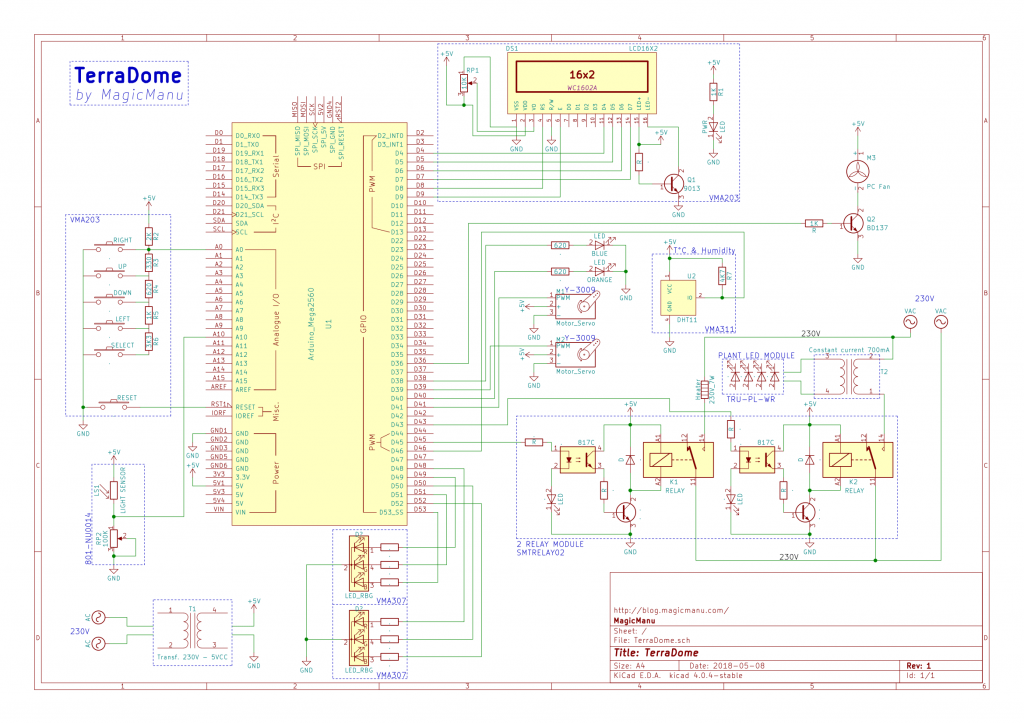

Plan de la serre, schéma électronique et code Arduino à télécharger ici :
https://www.magicmanu.com/wp-content/uploads/2018/05/TerraDome.zip
Juste pour le fun 😉
Les instructions détaillées et en anglais sont dispo sur Instructables
