Eclairage à LED du passe-plat
Souvenez-vous du passe-plat bar, je lui ai ajouté un éclairage d'ambiance à LEDs :
J'ai utilisé 10 LED Blanches (ça fait plutôt bleu sur les
photos) de 10mm de diamètre achetées chez mon fournisseur habituel à 6,95€ les 10
:
[](http://www.ampoule-leds.fr/lot-de-10-led-blanches-10mm-55000-mcd-p-306.html)

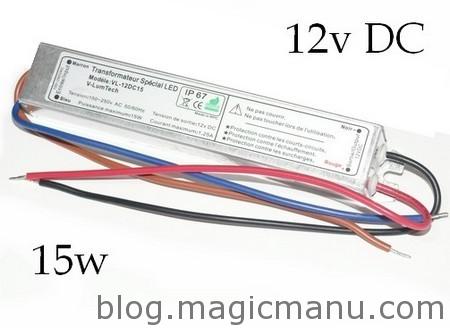

Et un transformateur 230 - 12V à 13,95 € :

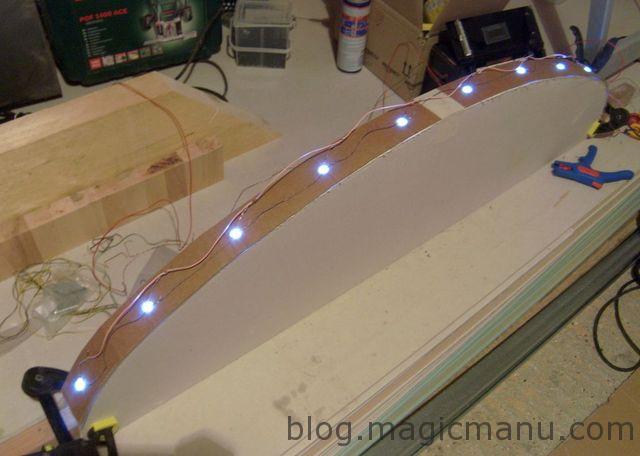

J'ai cintré une plaque de PVC souple (genre plexi) sur des
chutes de placo, percé les trous et collé les 10 LED. Elles sont
reliées entre elles en parallèle avec des résistances de 560 ohms
:

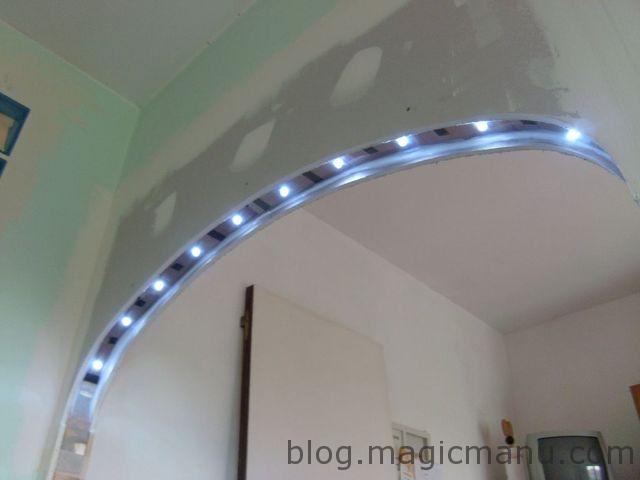

Ensuite j'ai mis cet ensemble dans le mur (entre les 2 plaques
de BA13), il est vissé et collé sur des tasseaux :

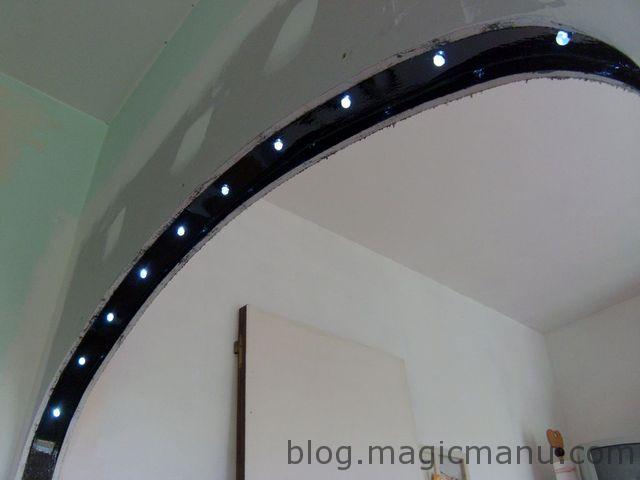

J'ai peint l'ensemble (sauf les LEDs lol) en noir :

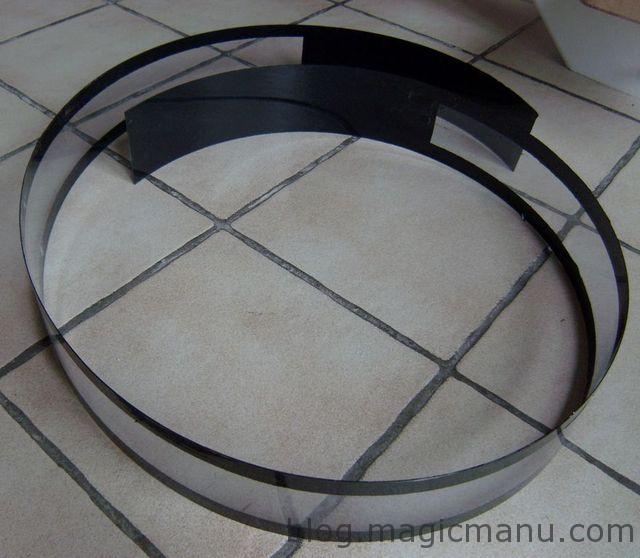

J'ai découpé une "vitre" en PVC souple et j'ai peint des bords
en noir aussi :

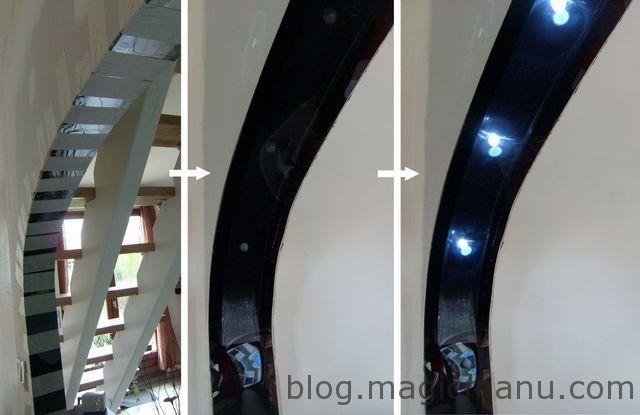

Cette vitre est collée au placo (maintenue par des bandes
adhésives pendant le séchage) :

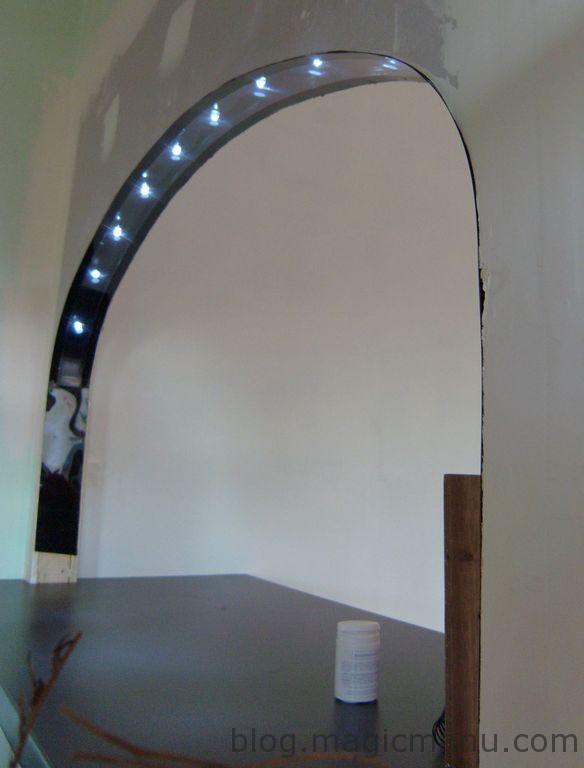

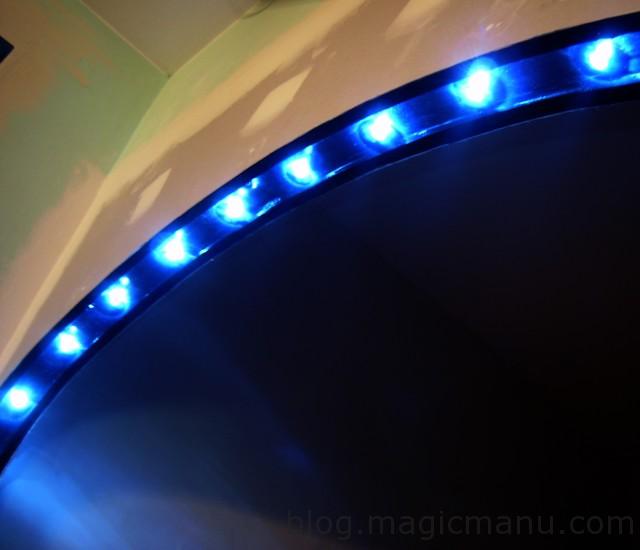

Et voilà le résultat, reste plus que les finitions (bordure en
bas et peinture) :
