L’idée est venu au début du confinement : acheter un SPA gonflable mais faire quelque chose de sympa autour et le protéger (contre les griffes de chats par exemple !).

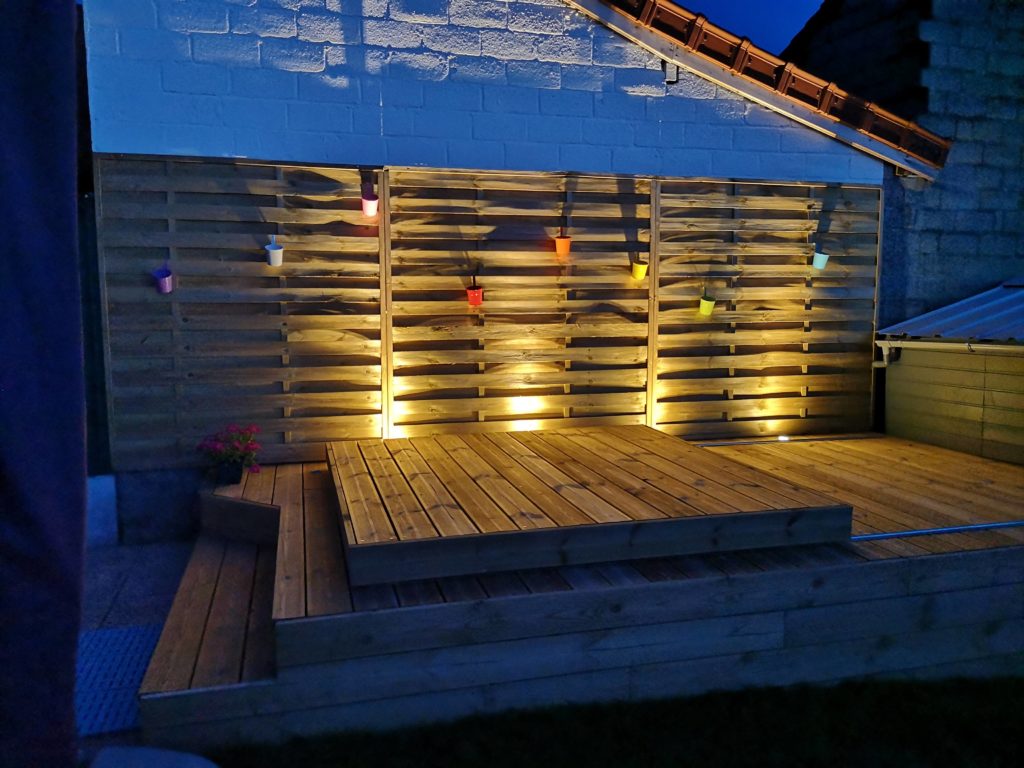

Je partage donc ma création avec vous, un terrasse de 11 m² surélevée, qui intègre un SPA gonflable 4 places de 1,8 m de diamètre.
Une trappe permet l’accès à la commande du SPA (pompe, chauffage, bulles…)
Un couvercle coulissant le recouvre quand on ne s’en sert pas, il est motorisé grâce à un moteur de portail, il est pilotable depuis un smartphone ou en commande vocale avec Alexa, tout comme les 4 spots le long du mur.
Matériel :
- SPA gonflable Lay-z-Spa LED Rond TAHITI 4 places
- 15 poteaux en pin carré 7x7x240cms
- 10 lambourdes en pin vert classe 4 de 4,5x7x420cms
- 55 lames de terrasse Kuhmo 2 en pin de 14,5x240cms épaisseur 27mm
- 3 panneaux bois occultant 28mm de 180x180cms
- 100 vis de fixation Superwood ETANCO, 8×80 mm
- 500 vis Spax pour terrasse 5x60mm
- 4 spots à enterrées Goodia LED chaud blanc IP68 3W (lien rémunéré par Amazon)
- 3 rails de portail épaisseur 3 mm longueur 3 mètres pour roue à gorge ronde 16 mm (lien rémunéré par Amazon)
- 4 roues de portail diamètre 60 mm (lien rémunéré par Amazon)
- Matériel électrique et électronique (Arduino, Shelly…), charnières, visserie, divers…
Outillage :
- Perceuse à colonne
- Scie à onglet
- Visseuse
- Défonceuse (spots)
- Scie sauteuse
- Scie sur table
- Outillage à main
Durée de réalisation : environ 60H
Coût total : environ 1200 € (Spa compris). Détail :
• 500 vis SPAX : 49.99 €
• 100 vis 8×80 : 19.10 €
• 15 poteaux : 88.50 €
• 10 lambourdes : 119.00 €
• 55 lames de terrasse : 323.40 €
• 3 panneaux occultants : 41.70 €
• SPA : 309.00 €
• 4 roues (galets) : 39.96 €
• 3 rails : 29.97 €
• 4 spots : 68.99 €
• Divers : 100.00 €
Plan :
Schéma électronique du couvercle :
Code Arduino du couvercle :
/*
Resettable electronic circuit breaker for motorized hot tub cover
MagicManu 06/2020
https://www.magicmanu.com
*/
#define Current_sensor A0 // The ACS712 sensor analog input pin (-20A 0 +20A => 0 512 1024)
#define Potentiometer A2 // Potentiometer (0 to 1024)
#define ResetButton 12 // RaZ button
#define LedGreen 4 // Green LED ready
#define LedRed 6 // Red LED error
#define Relay 2 // Relay (HIGH = stop)
long TimeRef = 0; // Time at the start of current is exceeds
int Cpt = 0; // Number of millisecond of current is exceeds
boolean ButtonState;
float CurrentValue;
float PotenValue;
float RealCurrentValue;
boolean Exceeds = LOW;
boolean STOP = LOW;
void setup() {
pinMode(Current_sensor, INPUT);
pinMode(Potentiometer, INPUT);
pinMode(ResetButton, INPUT_PULLUP);
pinMode(LedGreen, OUTPUT);
pinMode(LedRed, OUTPUT);
pinMode(Relay, OUTPUT);
digitalWrite(LedGreen, HIGH);
digitalWrite(LedRed, LOW);
digitalWrite(Relay, LOW);
}
void loop() {
ButtonState = digitalRead(ResetButton);
CurrentValue = analogRead(Current_sensor);
PotenValue = analogRead(Potentiometer);
// To convert 512-612 to 0-1024 (0A - 6A)
RealCurrentValue = (CurrentValue - 512) * 10.24;
// Current is exceeds
if (RealCurrentValue > PotenValue && !Exceeds && !STOP){
TimeRef = millis();
Exceeds = HIGH;
}
if (RealCurrentValue < PotenValue){
Exceeds = LOW;
}
Cpt = millis() - TimeRef;
// 0,25 seconds : stop
if (Exceeds && Cpt > 250){
STOP = HIGH;
digitalWrite(Relay, HIGH);
digitalWrite(LedGreen, LOW);
digitalWrite(LedRed, HIGH);
}
// 5 seconds : we can start
if (STOP && Cpt > 5000){
digitalWrite(LedGreen, HIGH); // Ready
// Reset
if (!ButtonState){
STOP = LOW;
digitalWrite(Relay, LOW);
digitalWrite(LedRed, LOW);
}
}
}
Merci à Alex pour son aide sur la pose des dalles, la tranchée et la peinture du mur par exemple 😉
Waouh, c’est génial ce que tu as fait ! Tu as mis combien de temps.
Merci ! Je l’ai indiqué dans l’article : Durée de réalisation : environ 60H
Super idée, au niveau de l amotisation tu as utilisé quoi ? tu as plsu de detail ?
J’ai utilisé une motorisation de portail coulissant Extel Cara.
J’ai mis quelques photos ici à l’étape 16 et 17 :
https://ouiaremakers.com/posts/tutoriel-diy-terrasse-pour-spa-gonflable-avec-couvercle-motorise
Bonjour,
Excellent boulot et très propre. J’ai une question concernant la couverture du spa avec votre entourage en bois, vous n’avez plus accès aux fermetures par clips. Comment faites vous pour la déperdition de la chaleur de l’eau ?
Bravo
Merci !
En effet je ne peux pas clipser la couverture, je la pose juste au dessus et elle tient très bien. Je pense que les clips sont surtout là en cas de vent, ici pas besoin avec le couvercle en bois et en plus elle est quand même coincée entre le SPA et le bois 😉
Bonjour, vraiment tres chouette, je suis allé au travers de vos plans tres détaillés, j aimerais faire de meme pour mon projet de terrasse , quel software me conseilles tu d utiliser ?
Bonjour et merci !
dans ce cas là j’ai fais les plans avec Word, juste en utilisant les formes (lignes, rectangles…) en trouvant une échelle pratique (ex: 20cms = 2m).
Mais quand je veux un plan détaillé et en 3D, j’utilise Fusion 360, gratuit pour un usage domestique et il y a plein de tutos.
Je l’ai utilisé pour la tête de lit avec chevets par exemple.
Bonne construction !
CHRISTOPHE
Bonjour et félicitation pour le travail et les explications.
Je viens d’investir dans un spa et j’avoue que votre travail à interpellé mon épouse et on a envie d’essayer d’installer notre spa comme le votre(si vous êtes d’accord)…….
Juste une petite question on se demandé comment vous faites pour vidanger le spa?
Bonne fête de fin d’année et encore félicitation pour votre travail.
Bonjour et merci pour les compliments !
Allez-y, copiez, je partage justement pour ça ! 😉
Pour le vider, j’utilise une petite pompe de piscine, de toute façon, même sans terrasse c’est encore mieux de faire comme ça car il y a juste un bouchon en dessous pour le vider et il est presque inaccessible quand il est rempli !
Bonne fêtes de fin d’années à vous aussi et bonne création alors !
Bonjour, tout d’abord félicitations pour vos constructions. Je vais essayer de m’en inspirer.
J’avais 2 petites questions :
Sol en dessous du jaccuzzi (beton?)
Isolation autour et dessous jaccuzzi?
Merci.
RUdy
Bonjour et merci !
– Sous le jacuzzi il y a juste du sable et une bâche géotextile
– Autour il n’y a qu’un bâche de protection mais on pourrait tout à fait envisager de placer des blocs de mousse isolante genre polystyrène pour améliorer l’isolation.
Bonsoir, serait-il possible d’avoir le plan en docx?Merci.
Je vous l’ai envoyé sur votre boite mail 😉
est-il possible d’avoir le plan en docx? merci par avance. lamidu42@gmail.com
Super sympa ! merci.
Merci, super pour les idées 🙂
Juste génial et merci bcp pour ce partage super bien détaillé 😉
Merci beaucoup !
Bonjour
Bravo pour votre réalisation
Il n’y a pas de risque que de l’eau stagne en dessous le spa ?
Je peux mettre seulement du sable ? J’ai peur que cela s’affaisse avec le poids
Merci
bonjour,
je voudrais savoir si le fait de ne pas bétonner a posé un probléme pour la stabilisation de la terrasse ?
car on nous dit que cela est essentiel
votre tuto est trés bien fait, félicitations pour votre beau travail !!
merci
Bonjour, non aucun soucis, ça n’a pas bougé en 1 an ! Le poids est réparti sur tous les plots donc il n’est pas énorme sur un point.
Bonjour,
Un gros bravo!
Pouvez-vous m’envoyer les plans svp?
Bonjour et merci !
Le lien des plan est dans l’article.
https://www.magicmanu.com/wp-content/uploads/2020/08/Plan-terrasse-pour-SPA.pdf
Bonjour,
Comment vous faites pour éviter que les deux relais K1 et K2 soient actionnés en même temps et génèrent un court circuit ?
Bonjour,
les 2 relais sont commandés par le Shelly 2.5, un module Wifi qui permet de commander des volets roulants, donc il est déjà équipé d’une sécurité qui empêche d’actionner les 2 sorties en même temps.
Une autre question. Pourquoi le courant du moteur passe par les limit switch. J’ai l’impression qu’en les connectant à l’arduino et en changeant un peu le code ça aurait éviter cela. Qu’en pensez-vous ?
Oui c’est possible, mais je préfère une vrai sécurité électrique, arrivé au fin de course, le courant est coupé et le moteur est arrêté, quel que soit l’état de l’Arduino, on est pas à l’abris un bug ou d’une panne.
Bonjour,
J’ai une question, avez-vous déshydraté la récréation sur le jacuzzi (eau de pluie) ?
Bonjour,
vraiment inspirant, j’essaye de faire à peu près la même chose en ce moment et je suis tombé sur ton tuto, par contre je ne comprends absolument pas comment tu as réussi a faire les plans sur Word…
peut tu m’éclaireer?
merci d’avance
Salut, sous Word j’utilise le mode dessin, en cliquant sur le menu Insertion => Forme et en ajoutant des rectanhles en mm
Bonsoir,
Bravo pour votre travail ! Très inspirant , votre vidéo est top !
Je me suis demandé pourquoi vous n’avez pas plus creuser pour plus enfoncer le spa . Est ce qu’il y aurait une contrainte à creuser la hauteur du spa dans le sol ?
Bonjour et merci pour vos compliments !
En effet ça serait possible de creuser plus, mois je voulais juste descendre un peu le niveau de la terrasse.
Reste à voir si l’eau serait bien évacuer en cas de pluie, là je n’ai pas de soucis, l’eau part dans la terre.
