Mise à jour d’octobre 2020 : une vidéo de la fabrication de l’escalier est dispo !
Question sécurité, on a finalement ajouté une rampe sur notre
escalier fait maison. Il est constitué de 4 poteaux en
hêtre, une main courante en aluminium et des câbles d’acier
tendus.
Ce genre de rampe est hors de prix, j’ai donc trouvé des
astuces pour avoir le même rendu à un coup raisonnable. A commencer

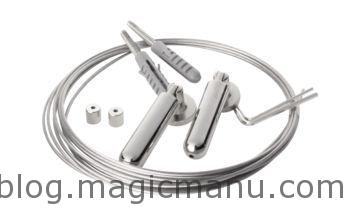

par les câbles : j’ai utilisé des câbles pour rideaux
équipés de leurs supports et tendeurs :

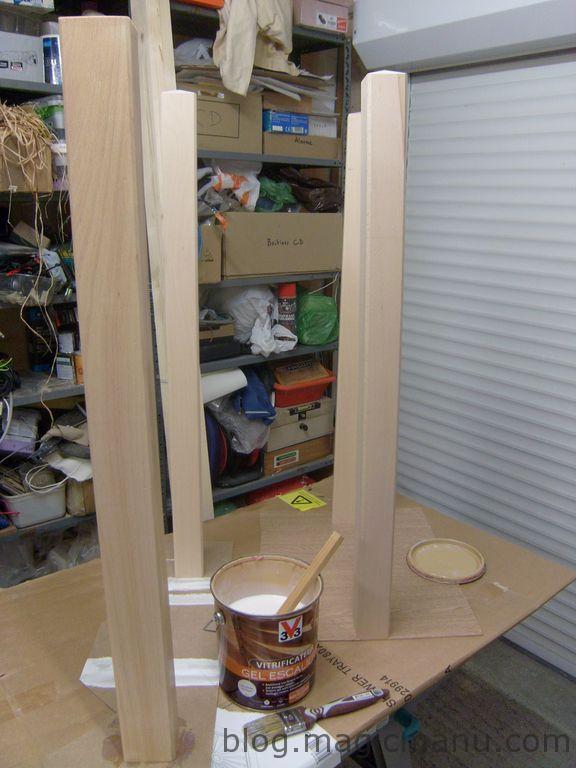

4 poteaux en hêtre massif sont coupés à 90 cms et vitrifiés (2
couches de vitrificateur gel V33 escalier comme pour lesmarches) :

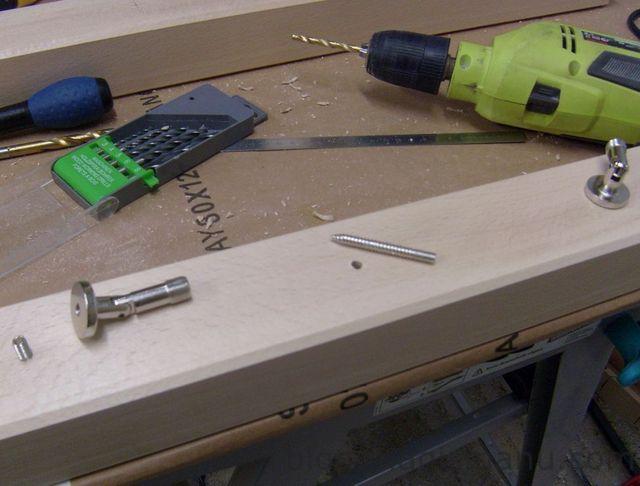

Les poteaux d’extrémité reçoivent les supports des
tendeurs de câbles :

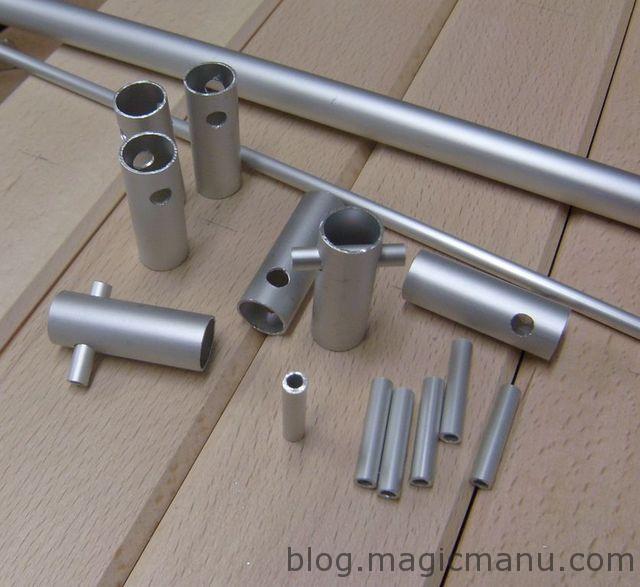

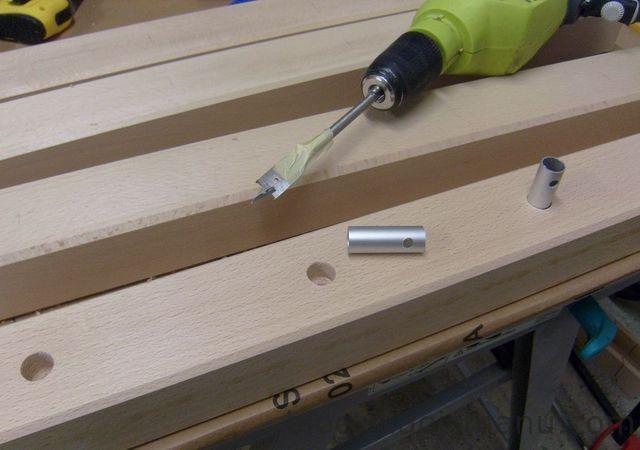

Pour les poteaux intermédiaires j’ai fabriqué des supports
avec des tubes d’alu :

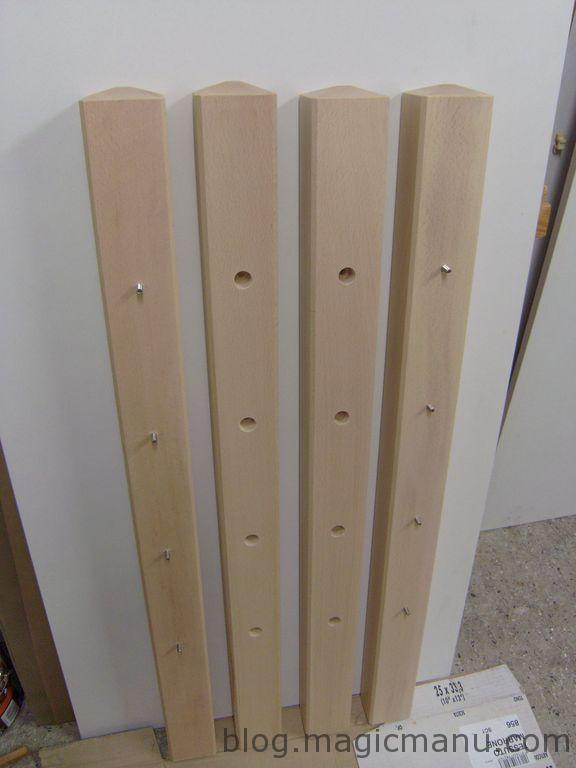

Les 4 poteaux terminés :

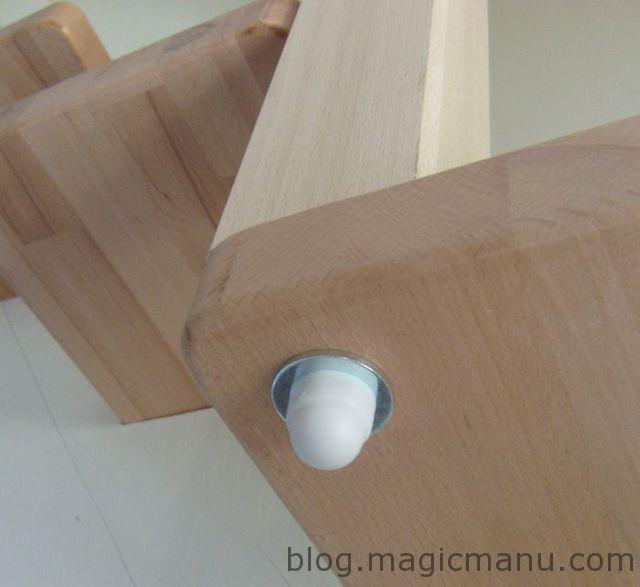

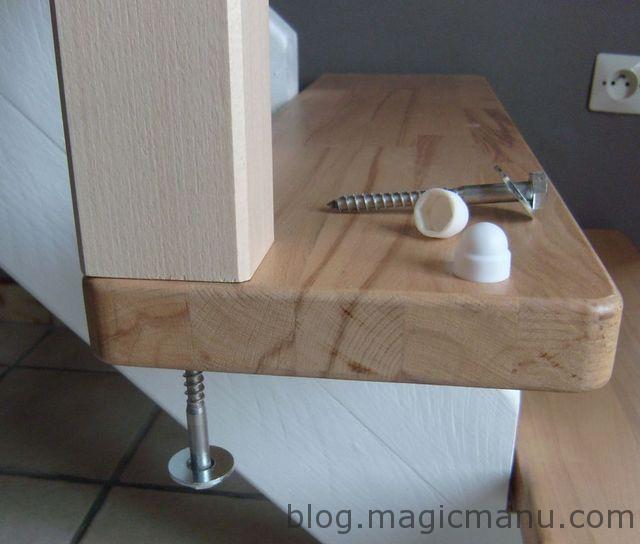

Ils sont fixés sur les marches avec des tire-fond de
10x100mm et cachés avec des caches boulons :

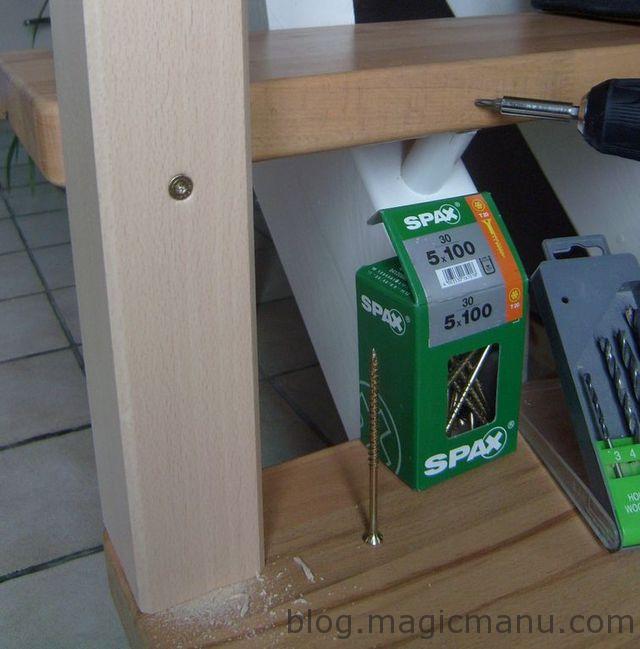

Ils sont aussi maintenus sur la marche du dessus par une longue
vis :

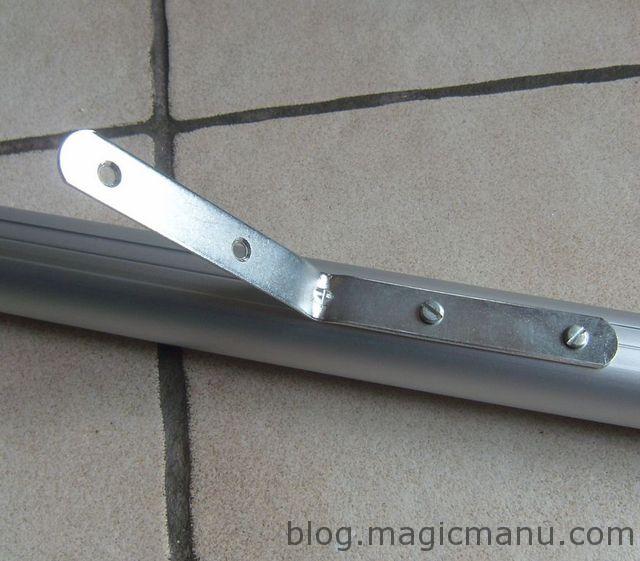

Des équerres sont pliées au bon angle et vissées sur la main
courante (tube d’alu diamètre 40mm) :

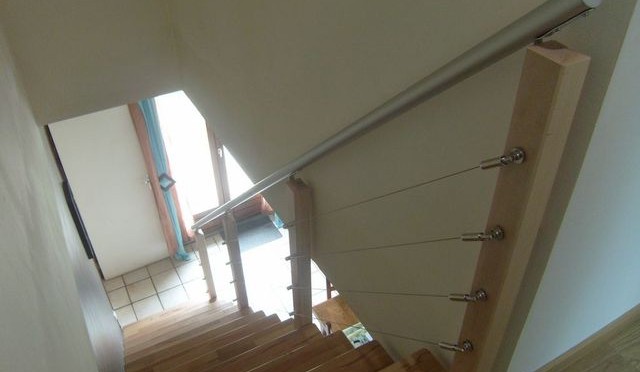

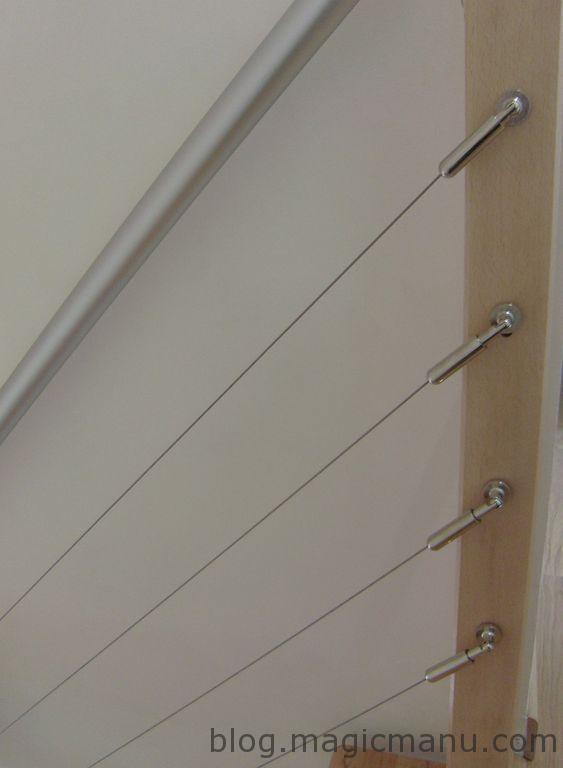

Les tendeurs aux extrémités :

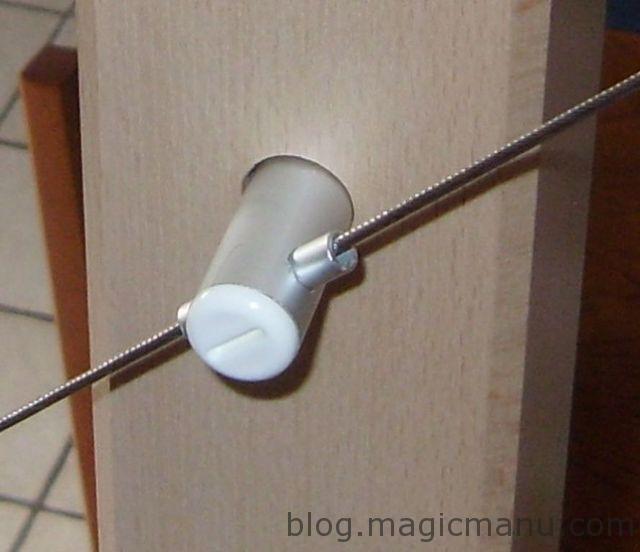

Le câble passe par les supports intermédiaires :

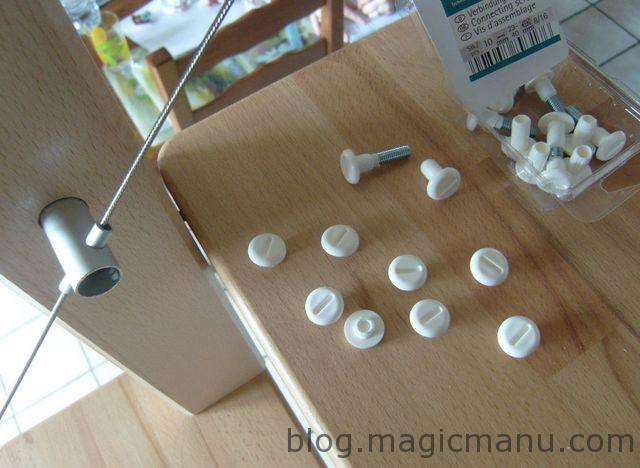

Ils reçoivent des bouchons en plastique pour la finition (venant
de vis plastique) :

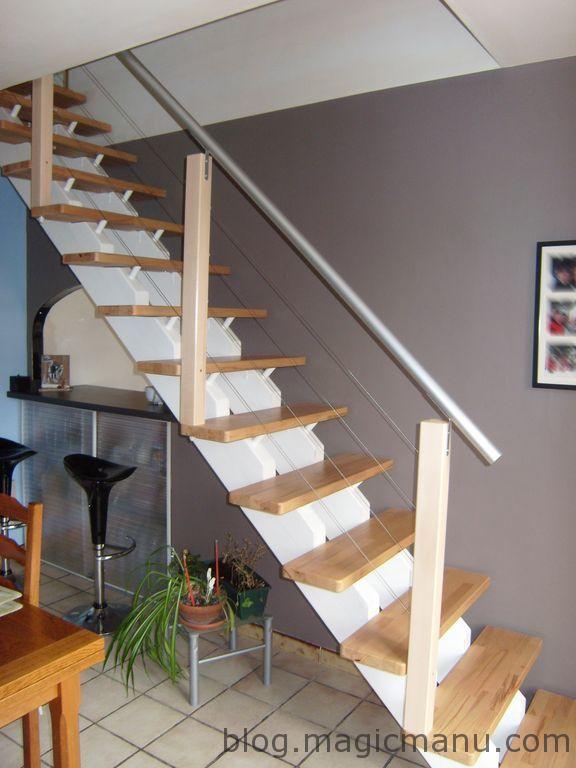

Terminé : une rampe solide et design :
permets moi de te rebaptiser « trucetastuce » Toujours un aussi bon travail
Moderne et bien réussi !
BRAVO MANU . beau travail …
trop top ton escalier bisous gigi
Très bon travail très joli rendu ! De nos jours, les système D sont les bienvenus et rendent parfois mieux que « l’original »
Biz
J’aime beaucoup. Etant moi même adepte du « fait soi même » pour diminuer les coûts. Bon travail.
Et comment fais tu pour mettre plusieurs photos dans le même article??
une sécurité élégante!
bon début de semaine!
à bientôt!
pas mal du tout!!
pour ceux que ca intéresse je reposte un lien que j’ai déja mis sur mon blog;
http://www.accastillage-fips.fr
il y’a plein d’accesoires , cables etc pour ce genre de réalisation
Coucou Manu,
J’ai mis les photos de la fabrication du barbecue, je vais en faire des plus explicatives quand j’aurais un moment.
Biz
Vraiment sympa cette rampe.
Peut-être est-ce indiscret mais j’aimerai bien connaître le coût total pour voir la différence avec une rampe toute faite et surtout pour savoir si ça rentre dans mon budget.
Merci
Très comme l’escalier
WOW Gold http://www.game675.com
Merci à tous
@choulou : j’utilise le dossier « mes images » lors de la création de mon article, on peux en ajouter plusieurs pour ensuite les inserer dans le messages.
@Ludo : 4 poteaux en hêtre (4×22,5) + 2 mains courantes alu (2×35) + 2 embouts de tube (19) + 1 raccord de tube (5) + 4 câbles complets (4×4,9) + visserie (~6) = 210 .
La même toute faite dans le commerce ~= 800 (il faut compter 200 / mètre)
Bonjour Manu, et moi j’avais loupé ton magnifique escalier !!! j’adore c’est somptueux !!!!! punaise tu es sacré doué !!! bravo ….Bonne fin de semaine, bisous
Bonjour manu j’avais déjà regardé la création de ton escalier qui est top. là pour la rampe ca m’intéresse énormément car je dois en faire une moi aussi; j’aimerais savoir dans quel commerce ou site as tu trouvé les câbles pour rideaux équipés de leurs supports et tendeurs,étant donné le prix que tu indiques je cours en chercher Merci et encore bravo pour tes créations et ton partage.
Bonjour Laurent et merci pour les compliments.
J’ai trouvé ces câbles par hasard à Brico Dépot, dans le rayon quincaillerie. http://www.bricodepot.fr/petite-foret/node/1188926
ça existe aussi à Ikea pour 8,99
Bonjour Manu, c’est le premier jour du Printemps aujourd’hui !!! je te souhaite une belle journée, comment vont tes petits locataires après l’hiver ? bisous
impressionnant
bonne journée
MARS
Comme tu peux le constater je suis en forme
http://prince-du-net.blogspace.be/162907/J-adore-que-ces-dames-me-prennent-pour-un-maitre-spirituel/
________________$$$$$$$
______________$$$$$$$$$$ BIZ
______________$$$$$$$$$$$
_______________$$$$$$$$$$$$$ BIZ
_________________$$$$$$$$$$
___________________$$$$$$$$$$$ BIZ
_________________$$$$$$$$$
_______________$$$$$$$$$$$$ BIZ
_____$$$______$$$$$$$$$$$$$$
____$$$$$$$$____$$$$$$__$$$$$ BIZ
___$$$$$$$$$$____$$$$____$$$$$
_$$$$$$_$$$$$$$$__$$$$_____$$$ BIZ
$$$$$_____$$$$$$$$_$$$$______$
$$$$_________$$$$$$$$$$$$
$$_____________$$$$$$$$$$
_______$$$$$$$$$$$$$$$$$$$$$$$ BIZ
_______$$__________________$$
_________$$____——-____$$ BIZ
__________$$_____________$$
___________$$___________$$ BIZ
____________$$________$$
_______________$$____$$ BIZ
_________________$$$$
__________________$$
__________________$$
__________________$$ Merci pour ta visite
__________________$$
__________________$$
__________________$$ Bonne soirée
____________s$$$$$$$$$$$$
Génial, astucieux et esthétique!! BRAVO!
Tu fixe comment les equerres sur la main courant alu ? Tu as découpé toi-même les petits tube alu pour les câbles ? Eux aussi ils sont fixé comment dans le bois ?
Comme on voit sur la photo, les équerres sont fixées avec des vis à métaux sur le tube préalablement percé.
Pour le petits tubes, oui je les ai coupés moi même :
– j’ai fixé une vis au fond du trou du poteau avec un fil de fer rigide entouré dessus (et qui dépasse de quelques cms)
– le fil est ensuite attaché au mini tube (qui tient le câble)
– le tout le noyé dans de la colle
bjr
je suis impressionné par tes astuces, cependant l explication sur les mini tubes fixés avec un fil de fer je n arrive pas à comprendre ton idée? et ensuite la colle ??
merci de m éclairer
ps: je vis région valenciennes
jp
Merci.
Une vue en coupe sera peut être plus parlante :
http://blog.magicmanu.com/support-cable-rampe-escalier/
bonjour
j’aimerais savoir le diamètre de votre câble,car je ne trouve que des cables fins et autre question, pour les supports intermédiaires comment avez vous fait ?
merci d’avance
Bonjour, oui les câbles sont fins, 3 à 4mm je pense. Pour les supports intermédiaires il sont fabriqués avec des tubes d’alu, c’est détaillé dans les photos
Wow!!! Félicitations!!! Beaucoup de débroullardise dans ton projet! Maintenant, je dois convaincre mon chum pour faire le projet.
Escalier moderne la finition est réussit et les mains courantes collent parfaitement avec la couleur du bois.
Superbe votre escalier ! Et super d’avoir partagé le tuto !
Bonjour. Tout d’abord bravo pour votre site, il est très utile à nous tous ! C’est beaucoup de travail pour le mettre à jour comme vous le faites et je vous en félicite.
J’aurai une question, ou avez vous trouvé les poteaux et les rampes à ces prix là ? J’en ai trouvé miss 2 à 3 fois plus cher. Merci d’avance de votre réponse , et bon bricolage !
Bonjour et merci pour les compliment 😉
Les poteaux et la rampe viennes de Brico Depot :
http://www.bricodepot.fr/aulnoy-les-valenciennes/poteau/prod6749/
http://www.bricodepot.fr/aulnoy-les-valenciennes/main-courante/prod13383/
Bonne continuation à vous !
Bonjour, merci de votre réponse très rapide. Bonne continuation !
Salut, belle réalisation, ingénieux !
bonjour, excellente réalisation. quel sont les dimensions de votre poteau ?
vous avez disposé un poteau tout les combien de mettre ?
peut on voir une photo du poteau de en haut au départ?
Merci a vous pour votre aide
bonjour,
Pouvez vous me dire le diamètre des cables ? En effet, on nous dit qu’il faut un cable d’environ 6 mm de diamètre pour que cela soit bien rigide et sécurisé. Or, les tringles à rideaux sont de tout petit diamètre env 1,5. Qu’en pensez vous ?
C’est vrai que si on utilise un cable de 6 mm et la quincaillerie qui va avec, cela coûte très cher.
Avec mes remerciements
Bonjour,
ça doit être 2 mm environ. En effet ça fait petit mais comme vous dites c’est plus le même prix pour du 6 mm !
Pour ma part c’était surtout pour la déco, et ça n’a pas bougé en 6 ans 😉
