Trappe de visite VMC en placo
La VMC (ventilation mécanique contrôlée) sera inaccessible quand les cloisons seront posées, j'ai donc fabriqué une trappe d'accès sur mesure. Ca existe tout fait mais c'est cher et pas forcement adapté au niveau taille.

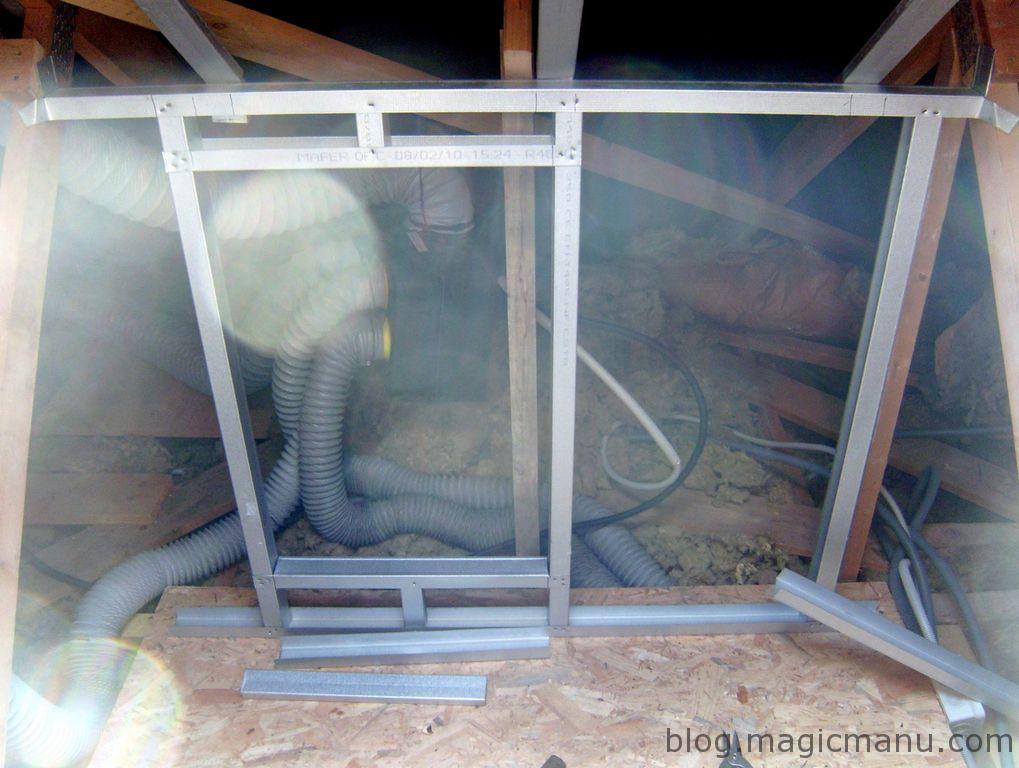

J'ai créé un cadre sous le Velux avec des rails et des montants
:

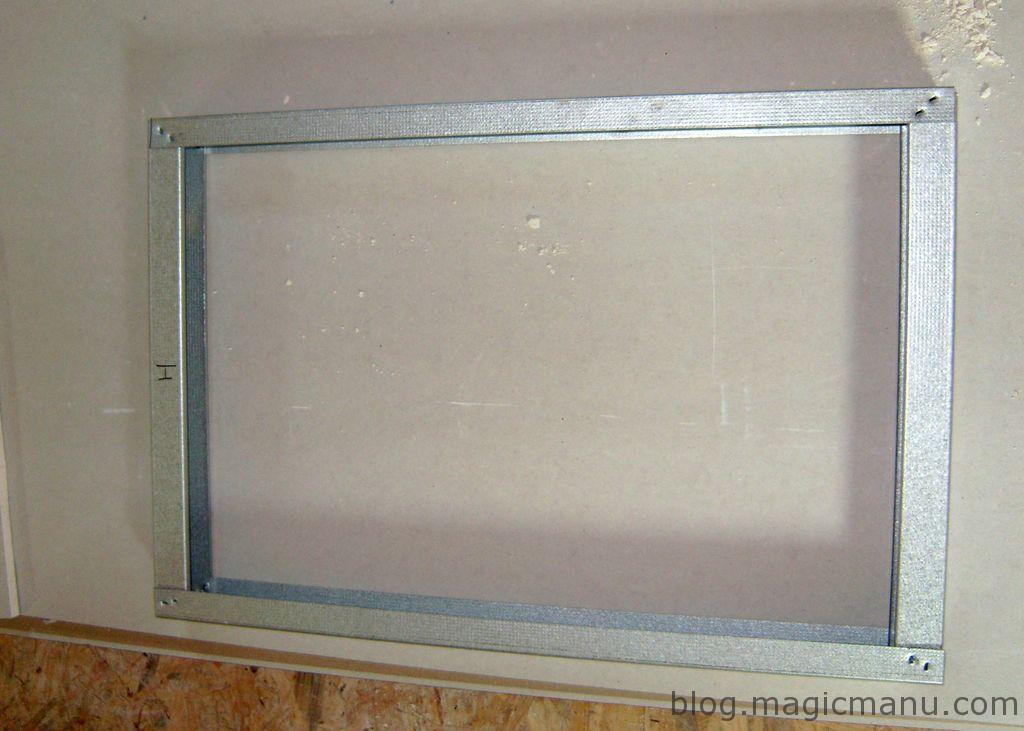

Le cadre qui va servir de trappe :

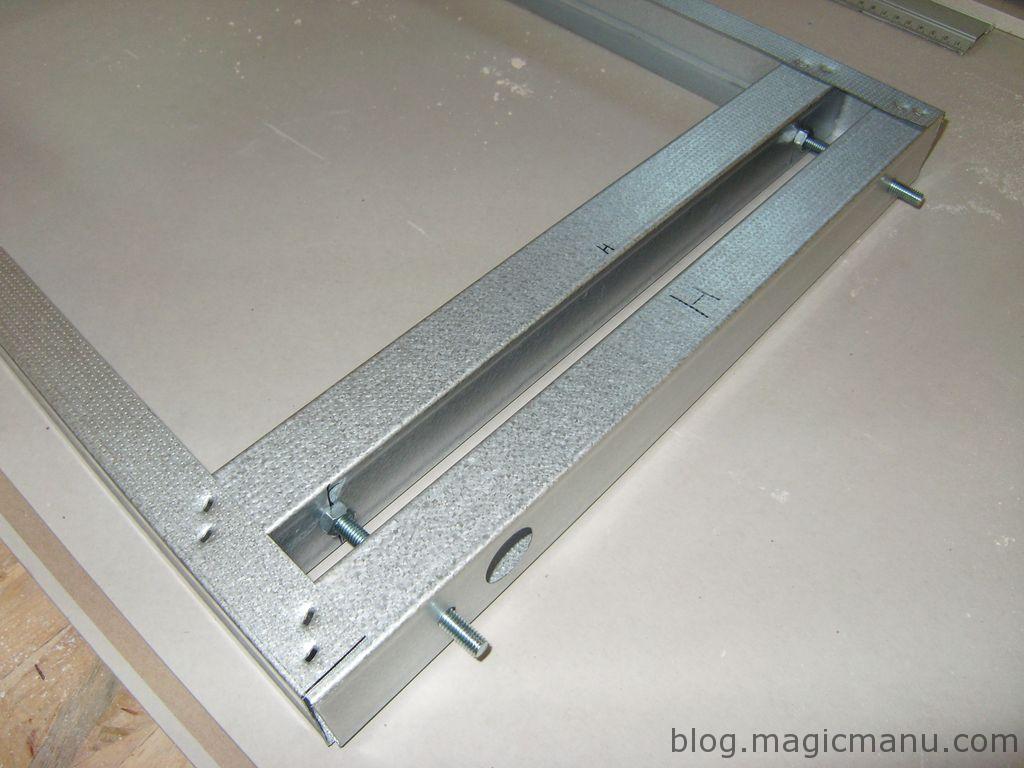

2 boulons dépassent, ils vont venir s'emboiter dans la partie
fixe (en haut) :

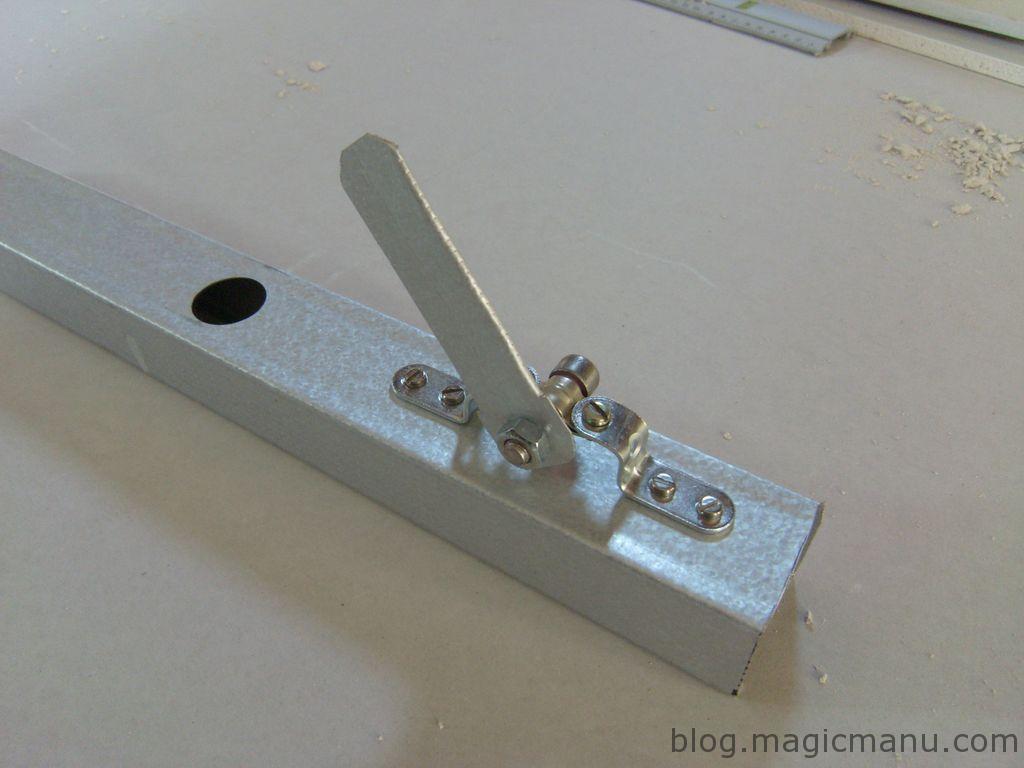

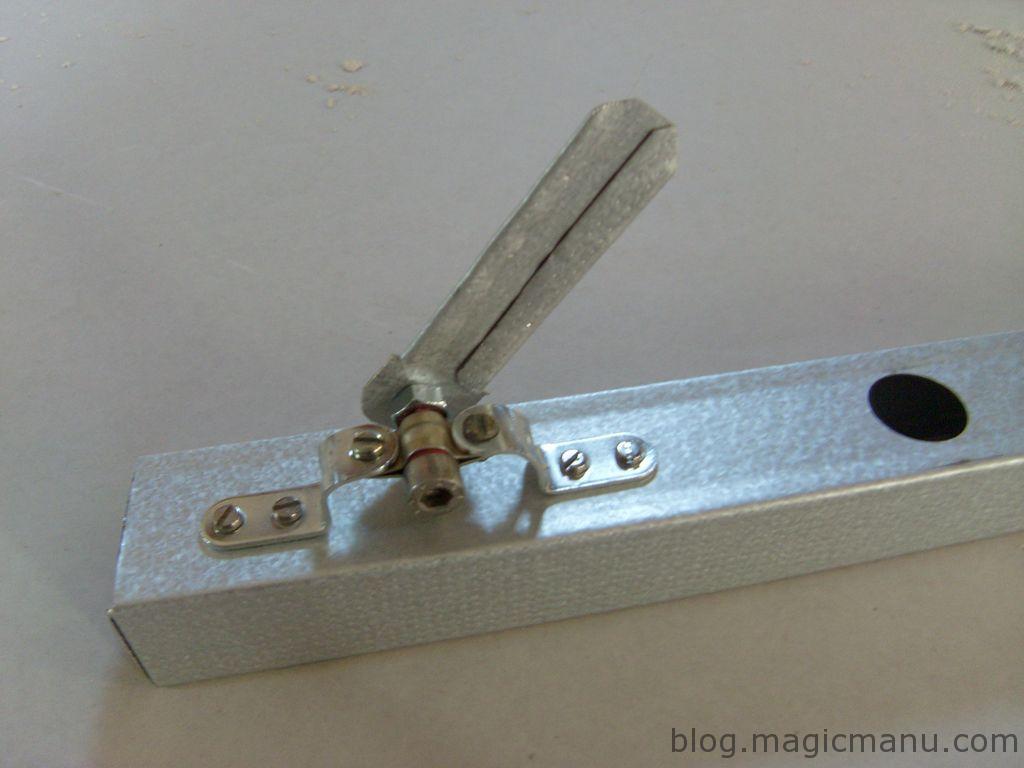

La partie "serrure", faite avec de la récup, est composée d'un
support de tuyau de cuivre, le boulons et écrous, d'équerres, d'une
patte découpée dans une chute de tôle... :
L'ouverture de la trappe se fera en passant une clé BTR dans un
petit trou du BA13 :
La trappe terminée :

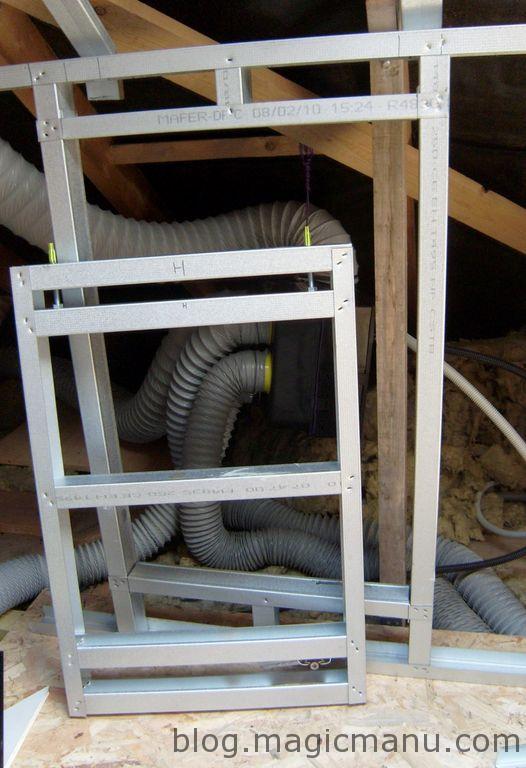

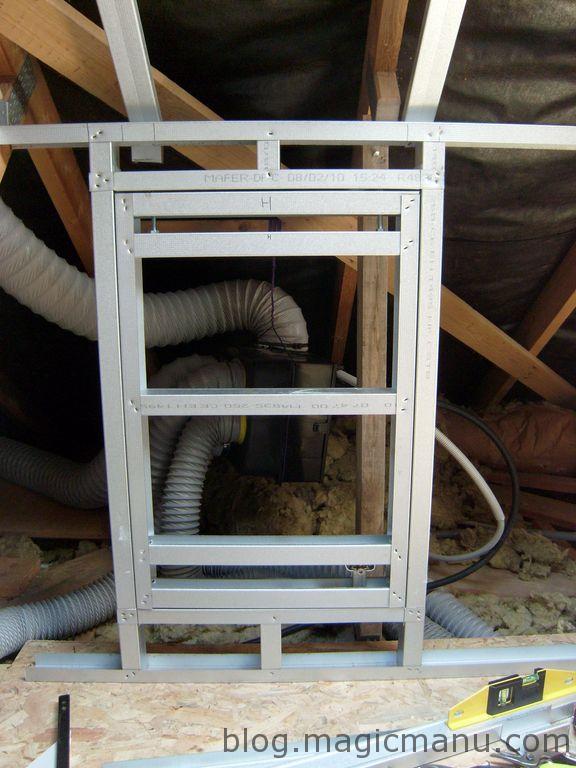

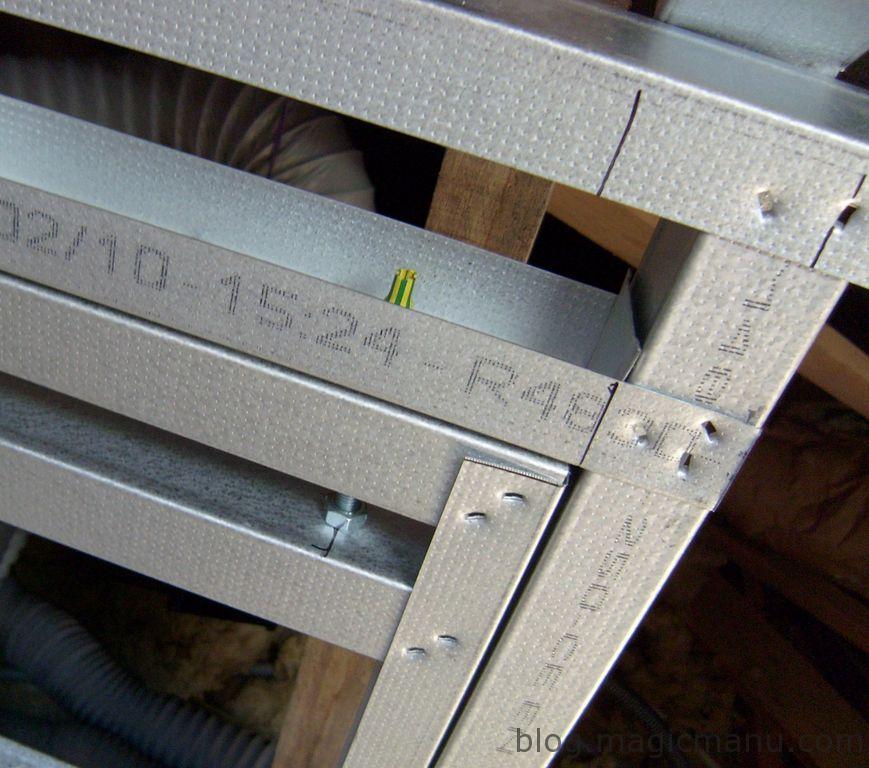

Montage :
Détail de la partie "boulons", j'ai ajouté de la gaine
thermoretractable pour que ça passe mieux :
La partie "verrou" en position fermé :

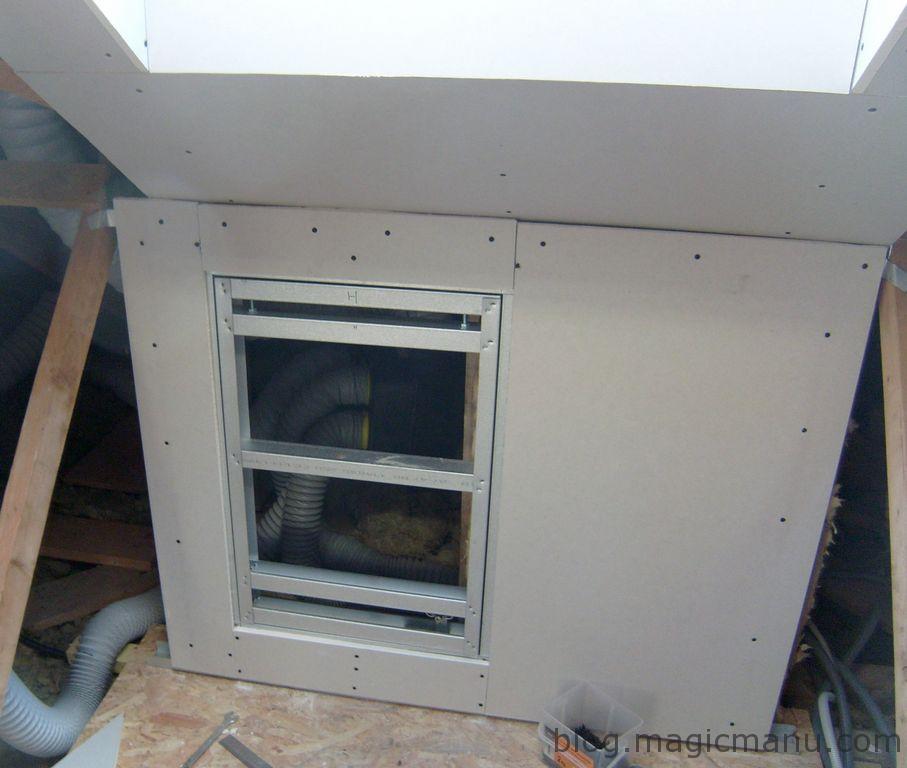

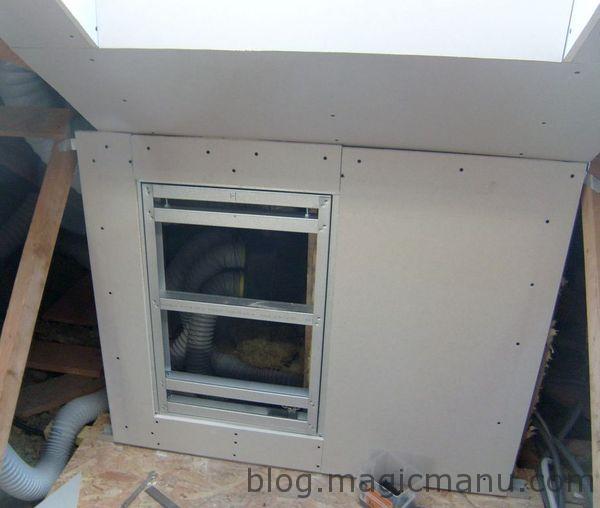

Placo posé autour :
Il me reste :
- trouver une baguette de finition PVC pour les contours,
- isoler la trappe (laine de verre),
- la recouvrir de placo.
18 Commentaires
Les éléments sont sertis entre-eux (avec une pince à sertir les rails de placo) mais ils auraient pû être rivetés aussi...
Excellent !!
Novice que je suis, je vais poser une question de debutant
Avec quoi sont fixés les éléments du cadre entre eux ? On dirait des agrafes...
Oui le rail du bas est percé en forme de fente. J'ai fais un trou à la perceuse et je l'ai agrandi à la scie sauteuse.
2 ans après ça fonctionne toujours très bien
Par contre j'ai une petite question au niveau de la patte de fermeture, avez vous percé le support du bas afin que celui ci assure le système de fonctionnement ??
Merci encore pour vos idées
Merci de nous faire partager votre expérience, ça permet à ceux comme moi qui n'ont pas d'idée mais beaucoup de volonté, de pouvoir y arriver !
Bonne continuation our votre chantier et merci pour l'idée.
Régis
je vous souhaite une bonneannée.
votre systeme de trappe est super, serais t il possible d'avoir les dimesions.
je vous remercie
tu peux pas restait 5 minutes tranquille
manu et hélène
Cependant, j ai une question concernant votre vmc.
Je vois qu elle se trouve au sol et que vous avez monté une salle de bainet donc remis une bouche.
Avec la différence de niveau, vous n avez pas d'eau dans ce tuyau?
J'espere avoir été clair car j'en suis a ce stade.
Cordialement
Je n'ai pas regardé en détail mais je ne pense pas avoir d'eau dans le tuyau, l'air humide ne fait que passer et est expédié dehors. Si il y en avait je pense qu'elle serait vite séchée vue que la ventilation tourne en permanence.
