Garage : la toiture en bac acier isolé

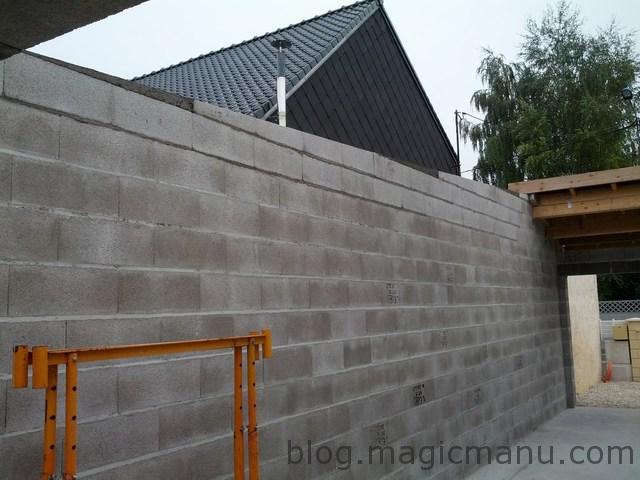

Pour la partie arrière du garage j'ai coupé des parpaings pour suivre la forme du pignon :

Et pour les parties trop petites j'ai coffré et coulé du béton :

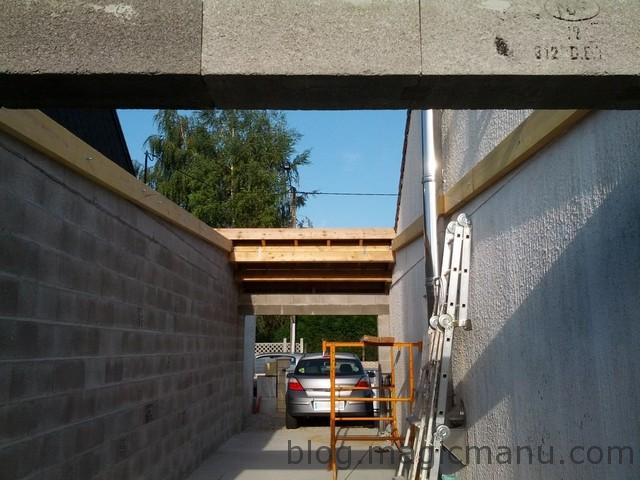

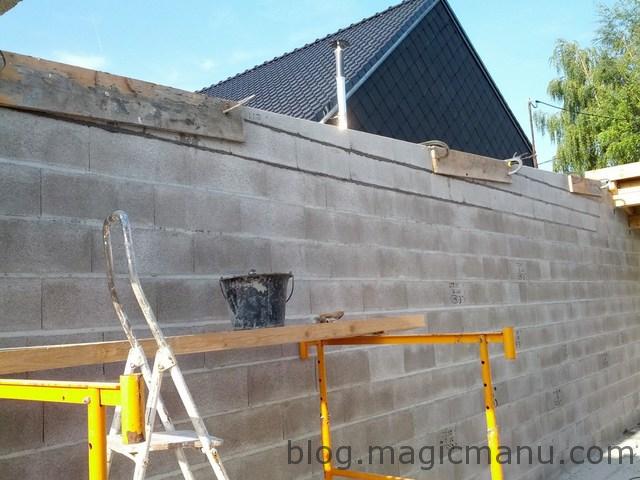

J'ai choisi de poser des muralières de chaque côté pour pouvoir y fixer les bastaings ensuite :

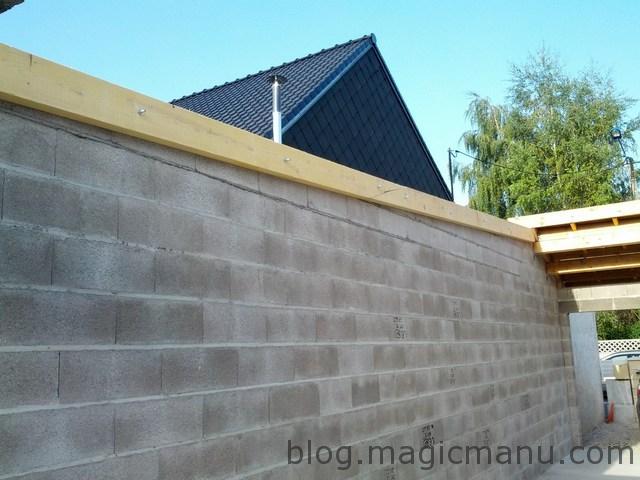

Dans le mur en parpaings elle est fixée avec des tiges filetées en 12mm prisent dans du scellement chimique Hilti.

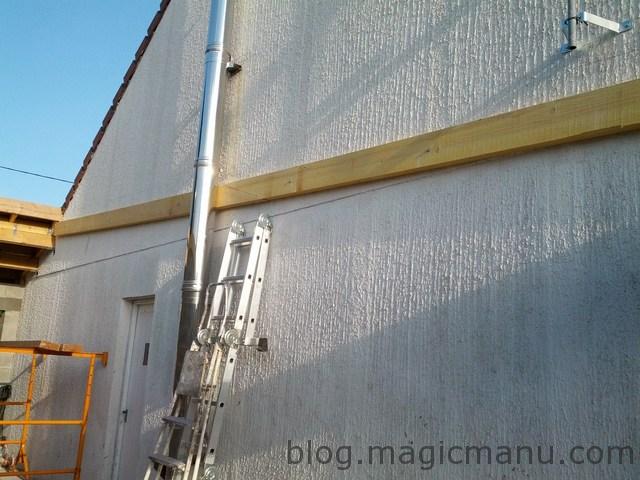

Côté maison, des tirefonds traversent le mur et sont visée dans la structure en bois de la maison.

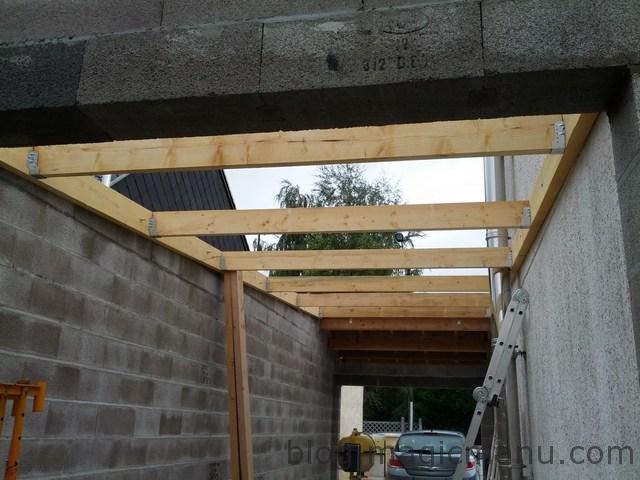

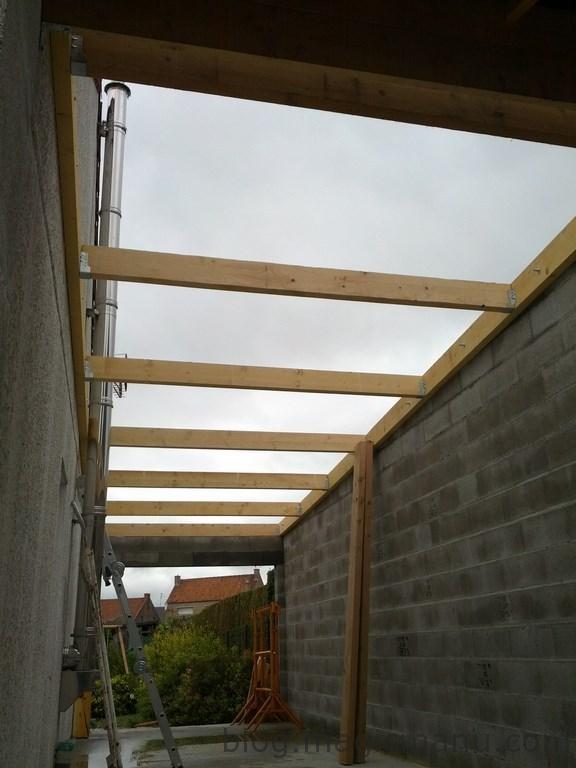

Viennent ensuite les 7 bastaings fixés au moyen de sabot dans les muralières :

La couverture est faire en panneaux sandwich isolés. Ils sont composés de 10cms d'isolant

(Mousse polyuréthane) emprisonné entre 2 tôles. C'est plutôt une isolation pour une habitation mais comme je les ai eu au prix des 4cms j'en ai profité !

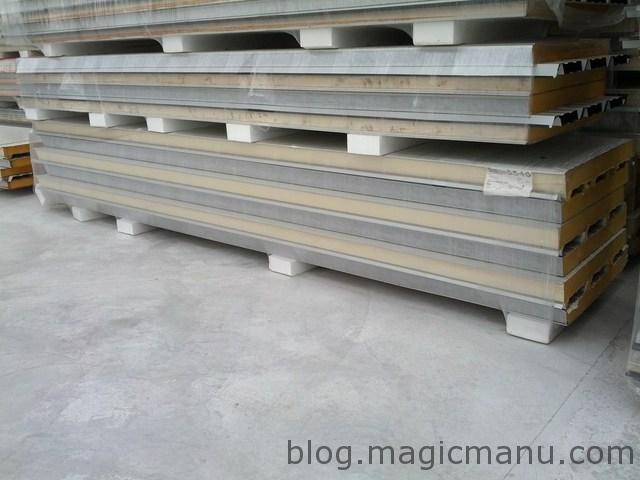

Le paquet du bas au moment de l'achat (6 plaques de 1m sur 4,6m) :

4 personnes pour les poser, on était pas de trop vu le poids !

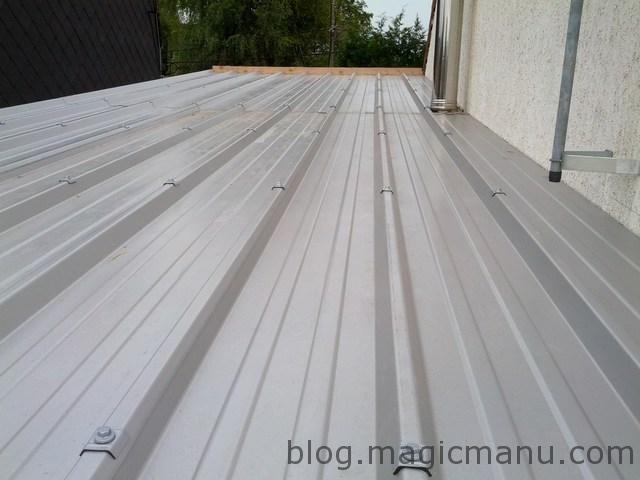

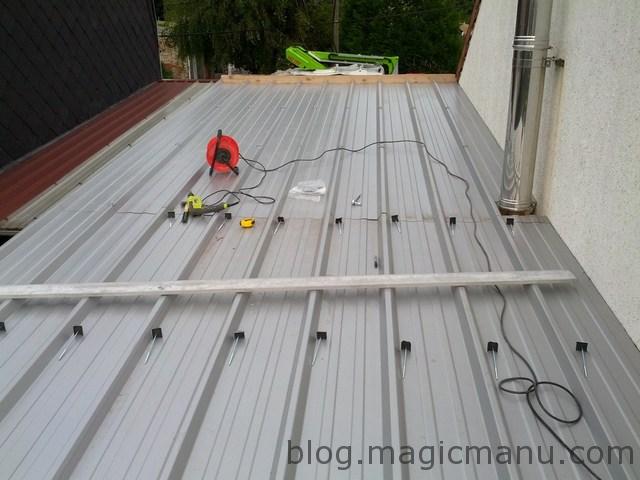

Elles sont fixées avec des vis spéciales (20cm) + cavaliers avec joint d'étanchéité :

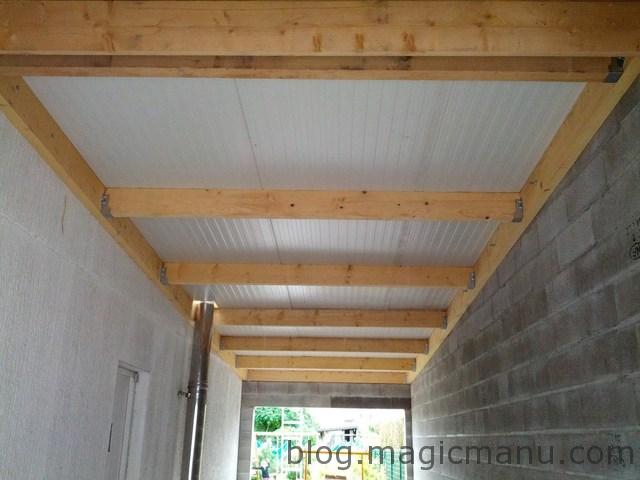

Vu de l'intérieur, ça fait un plafond blanc :

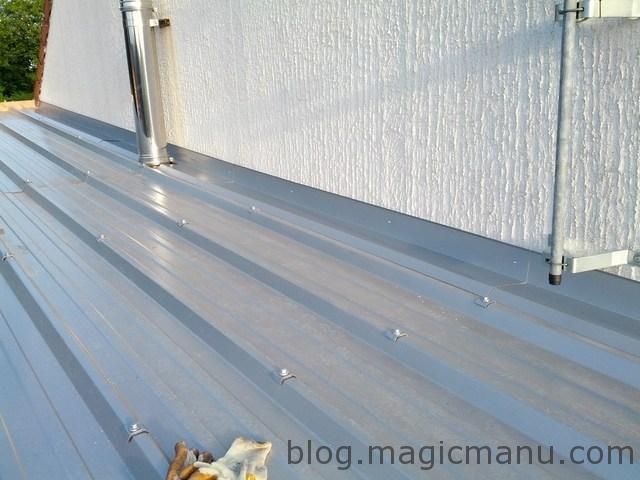

La rive côté mur pour l'étanchéité à la pluie :

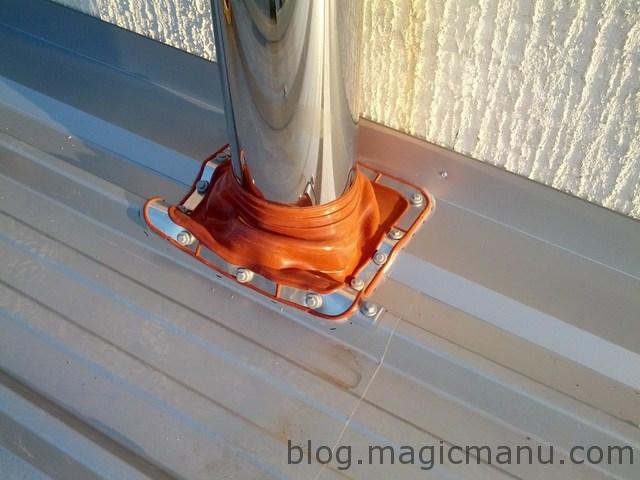

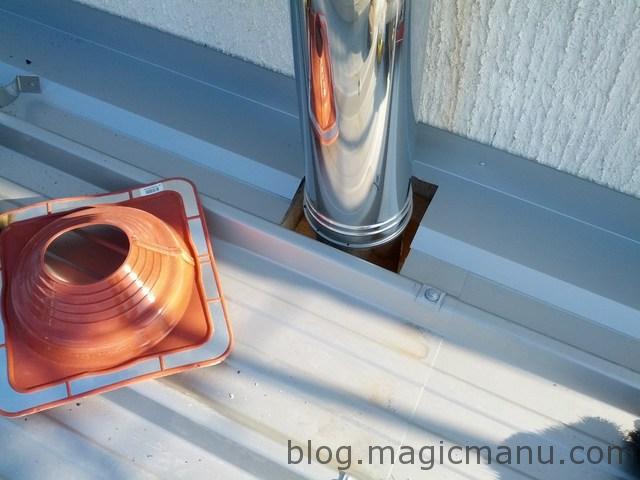

Pour le passage du conduit inox, j'ai utilisé un manchon silicone résistant aux hautes températures :

Il qui prend la forme des tôles :

La rive de finition côté voisins :

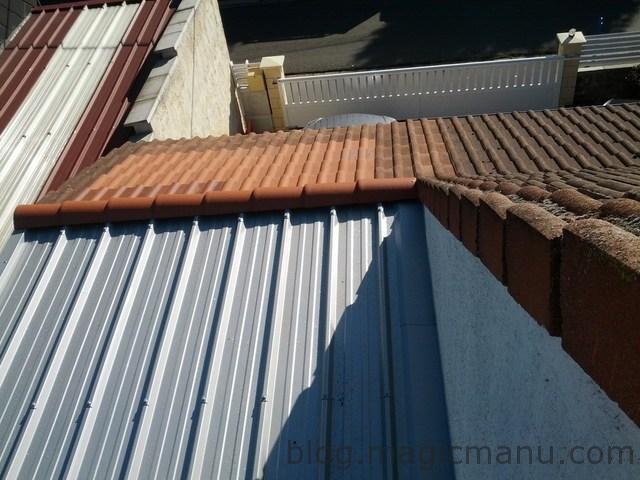

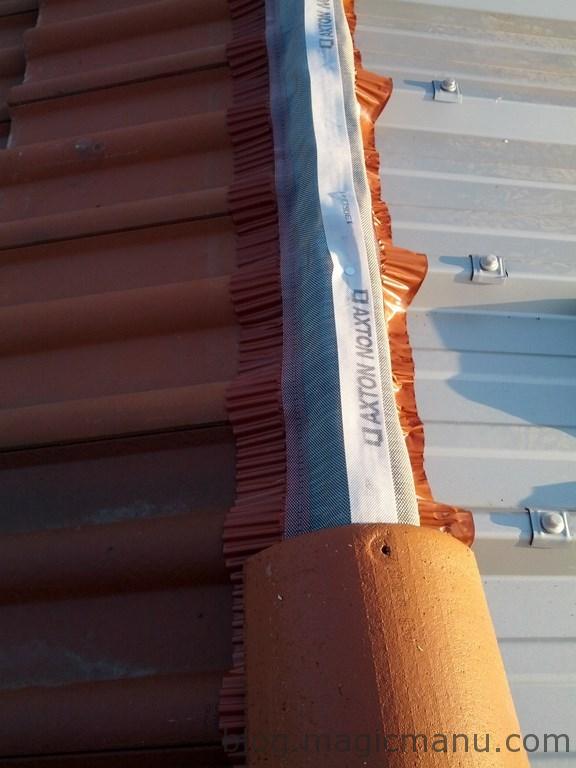

Un closoir assure la liaison entre les tuiles et les panneaux sandwich :

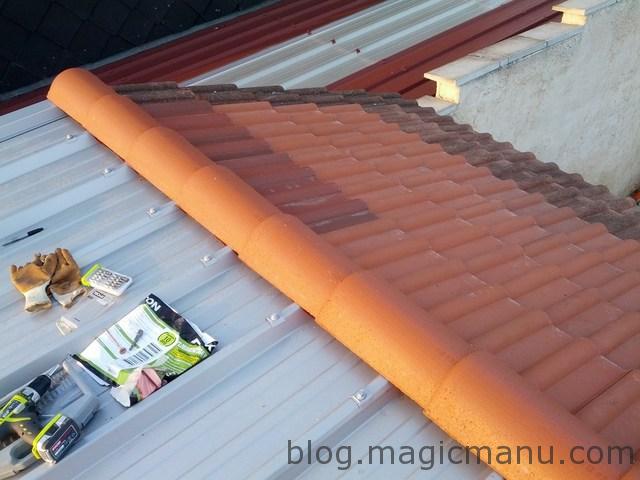

Les tuiles de rive recouvrent l'ensemble :

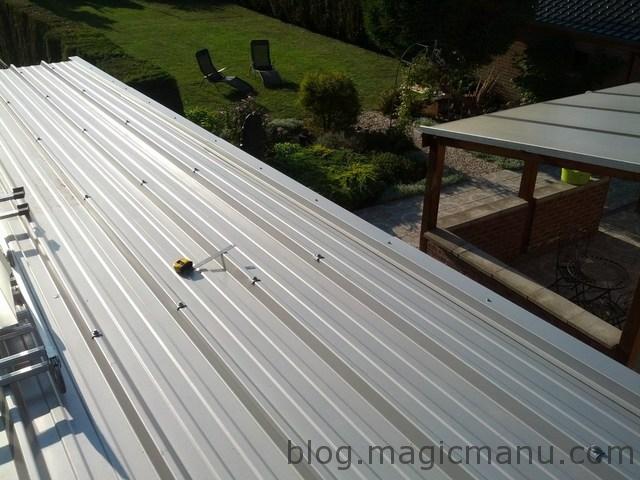

Et voilà le toit terminé vu de haut :
