Fabriquer un cache climatiseur en bois

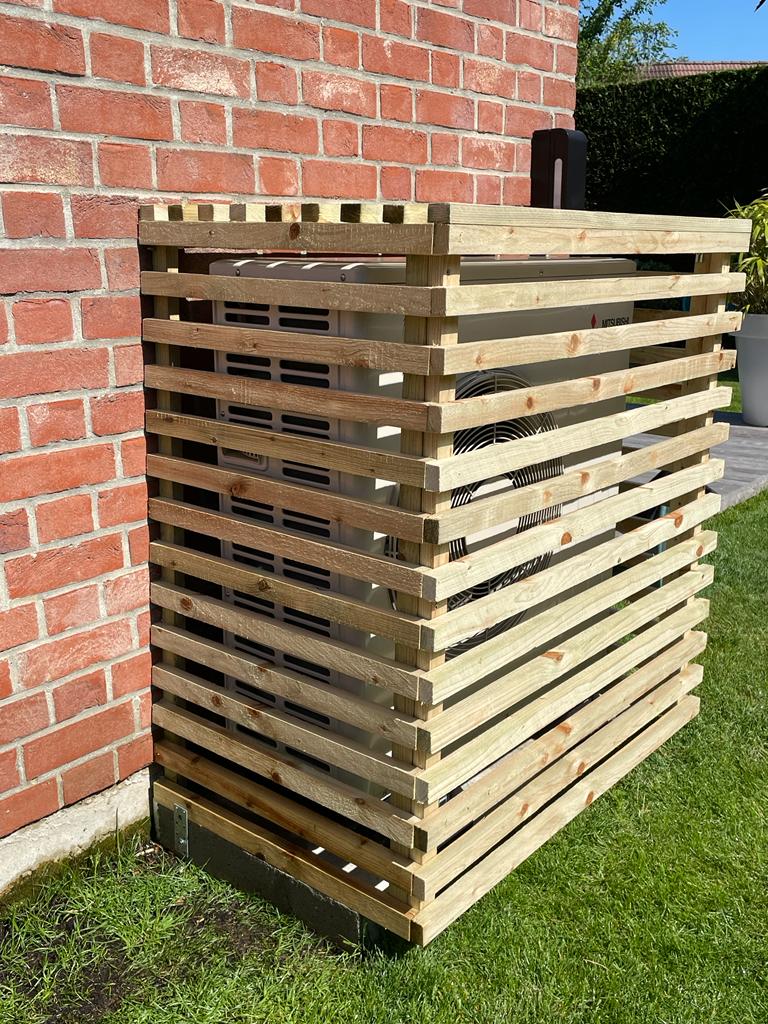

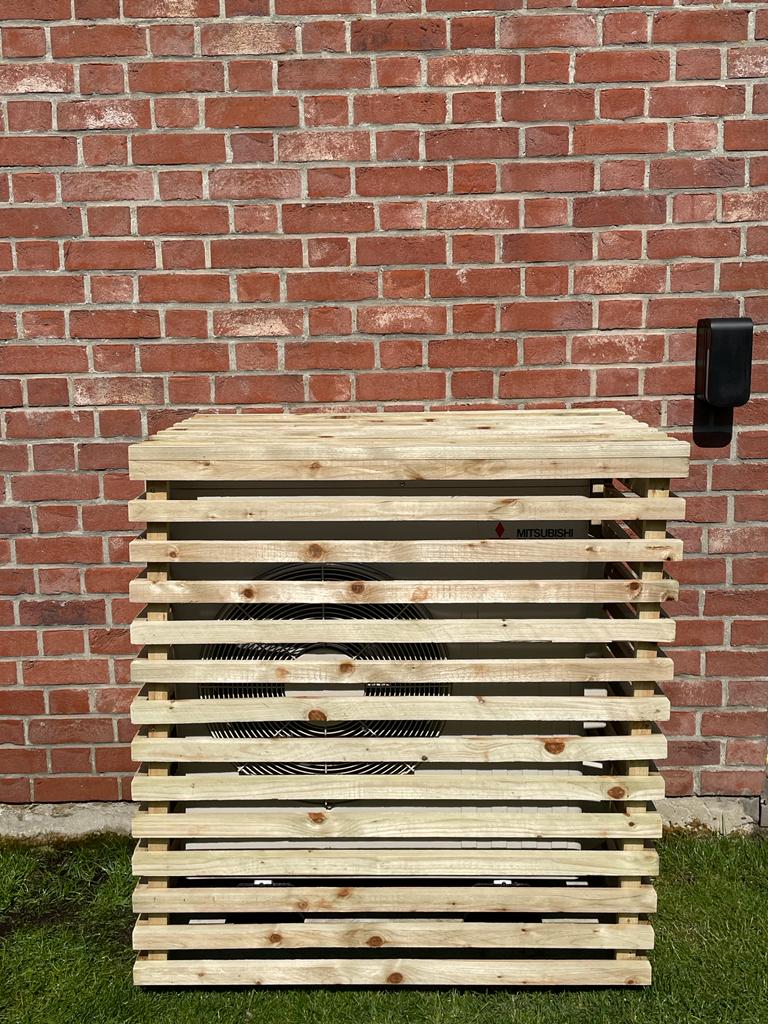

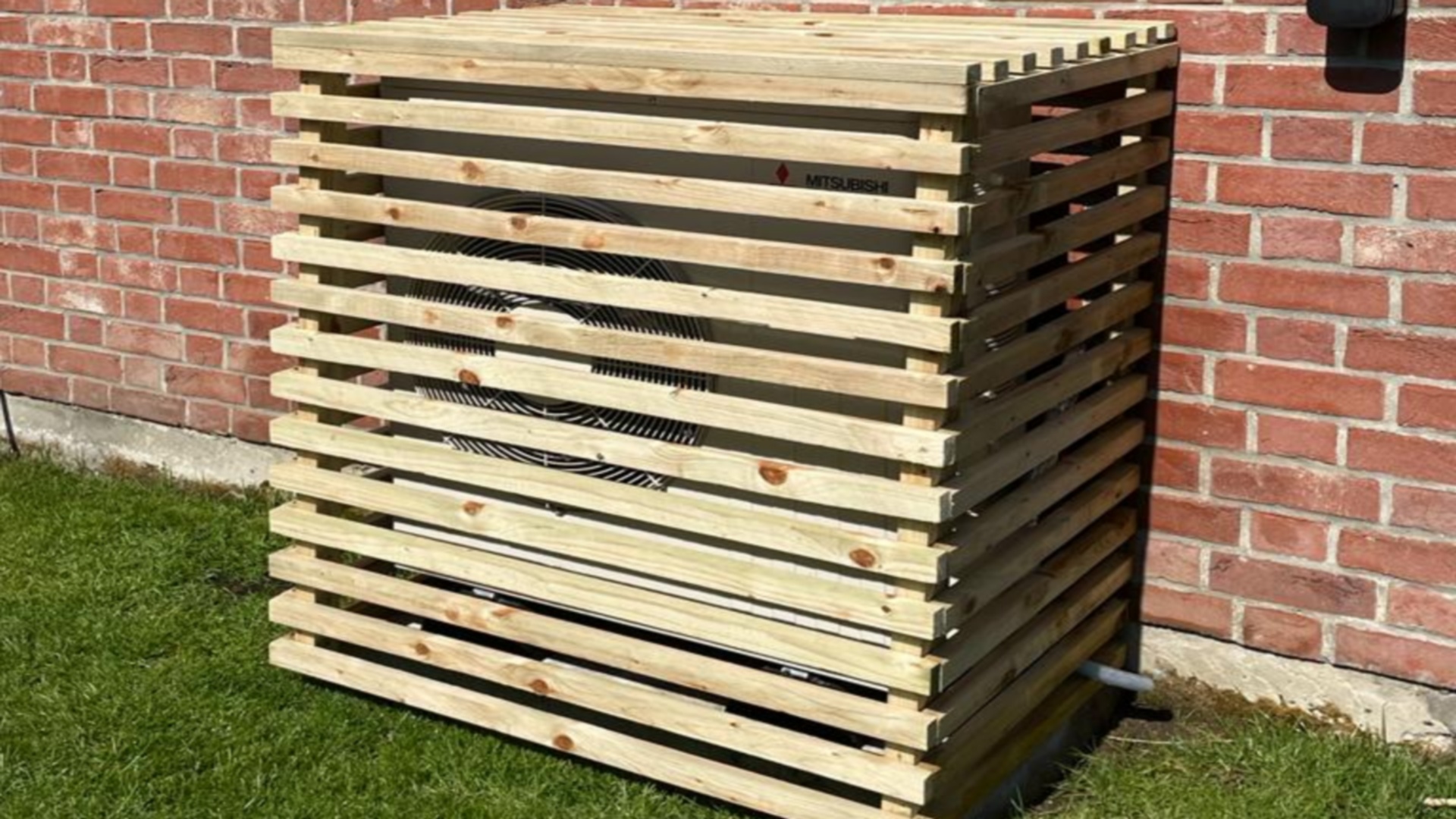

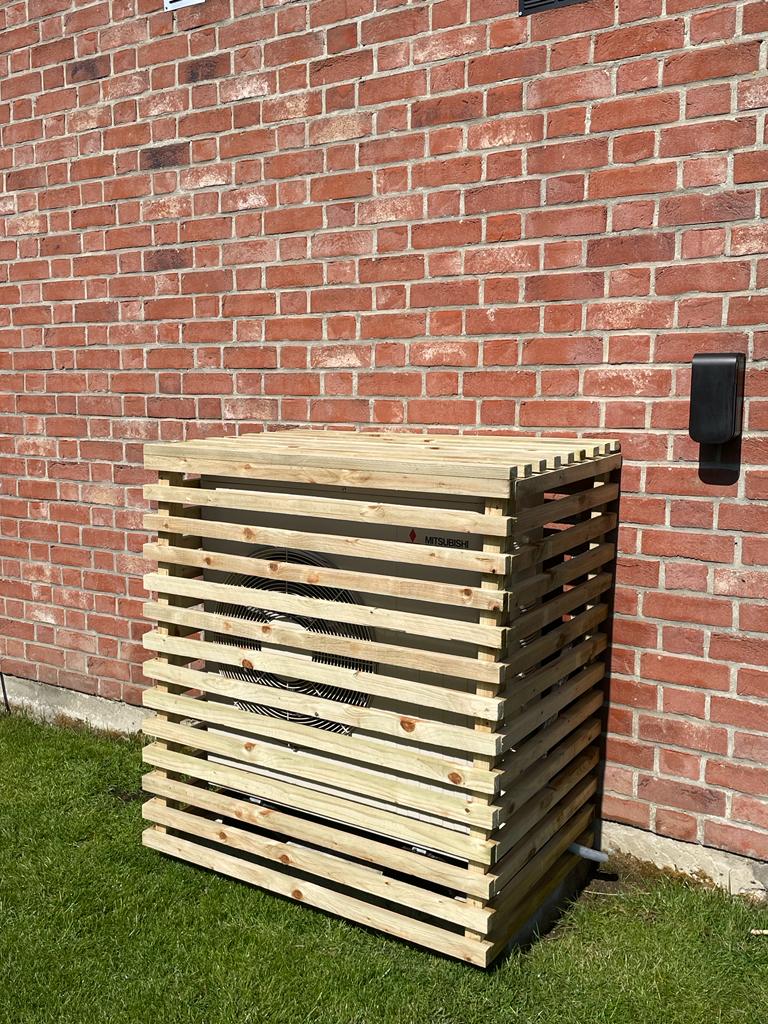

Voilà une façon simple et élégante de cacher une unité de climatisation extérieure : un cache clim en claire voie avec des tasseaux.

J'ai utilisé des tasseaux (ou liteaux, ou lattes) en pin traité, 25x35 mm, longueur 3 m, autoclave classe 4. Ils sont assemblés avec des vis acier tête autofraisée torx, Ø4 x L.45 mm.

Outillage :

  • Scie à onglet
  • Visseuse

Temps : une demi journée

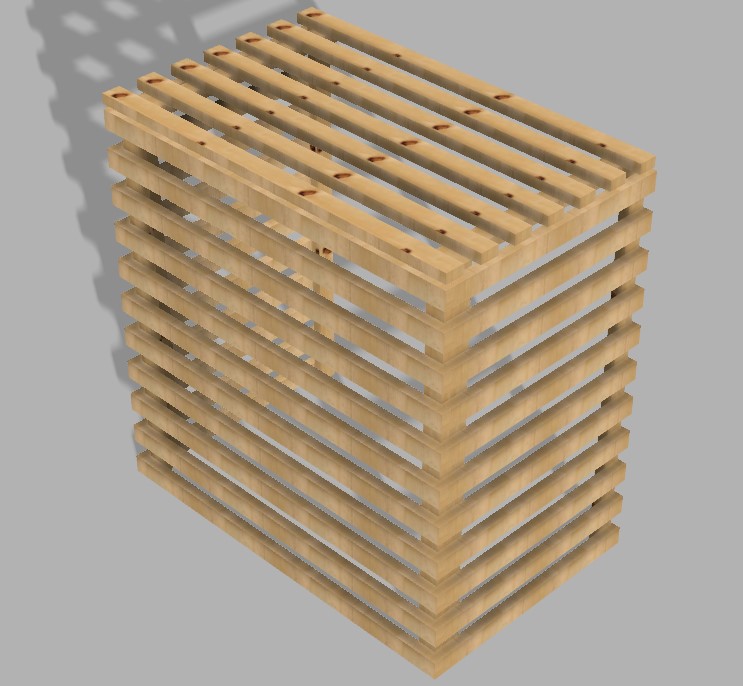

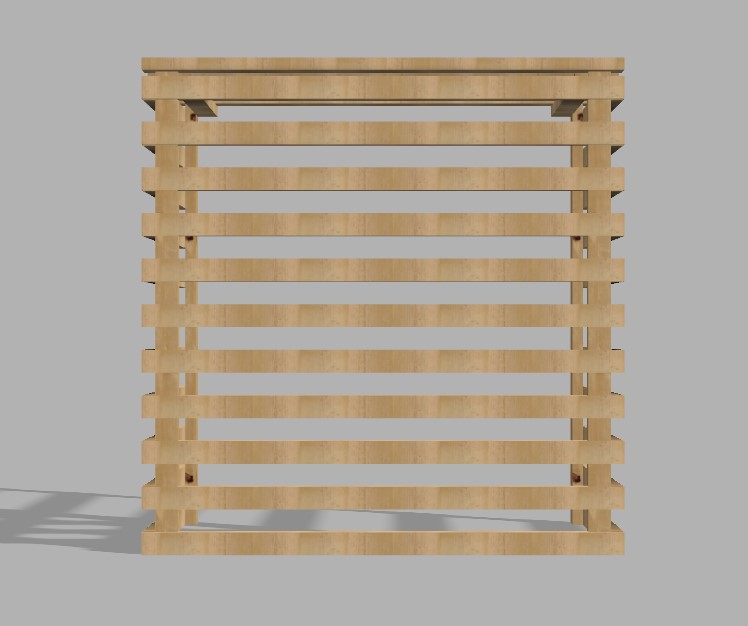

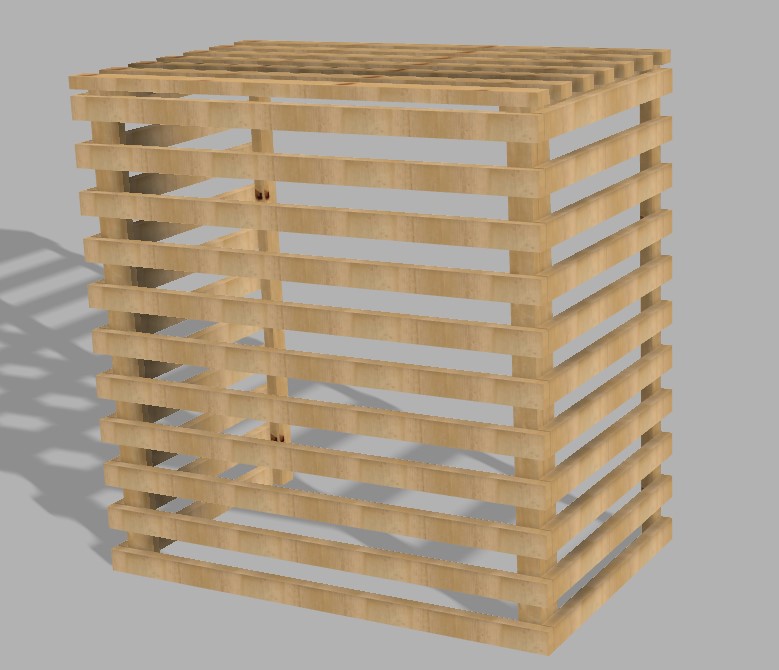

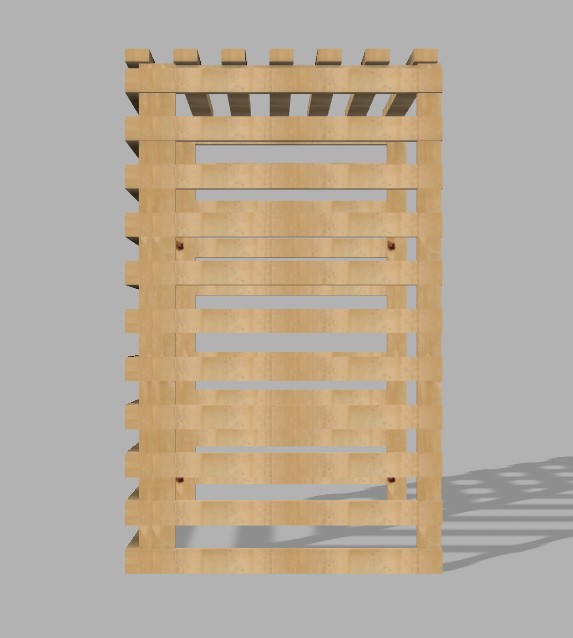

Plans :

Votre navigateur ne peut pas afficher directement ce fichier PDF. Ouvrir le fichier.

Cache-clim-MagicManu-plan Télécharger le plan (PDF)

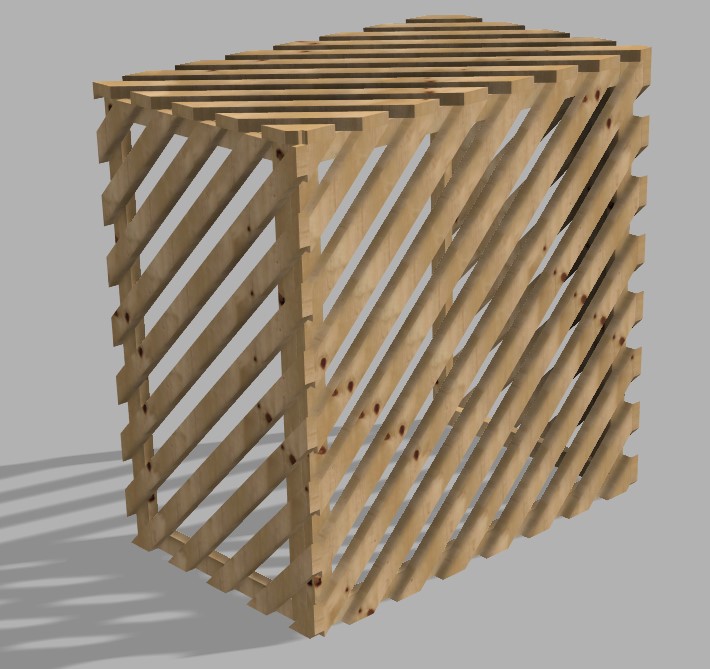

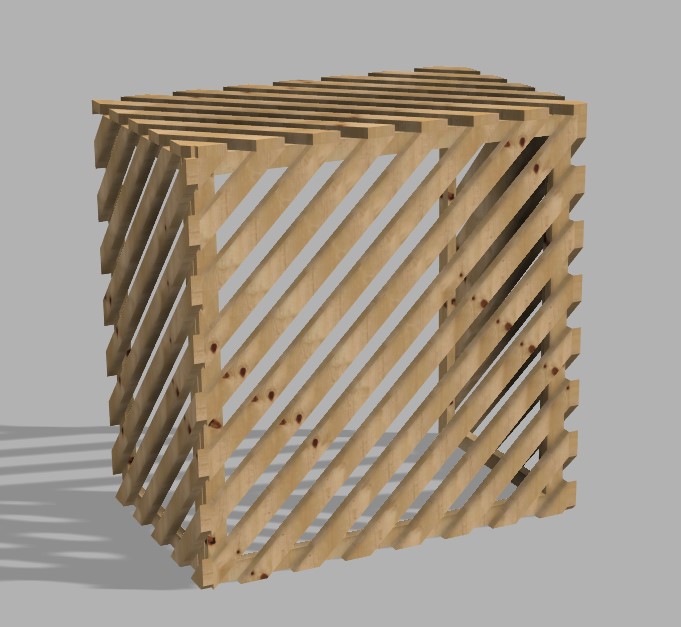

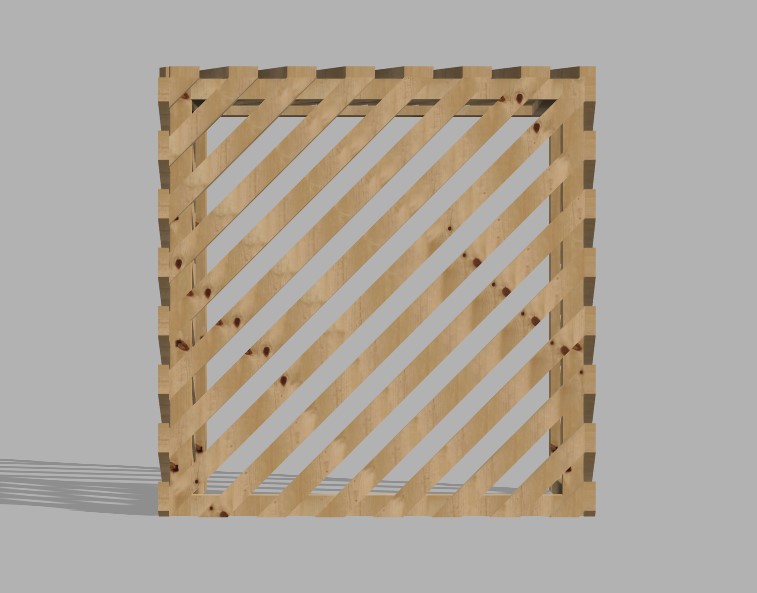

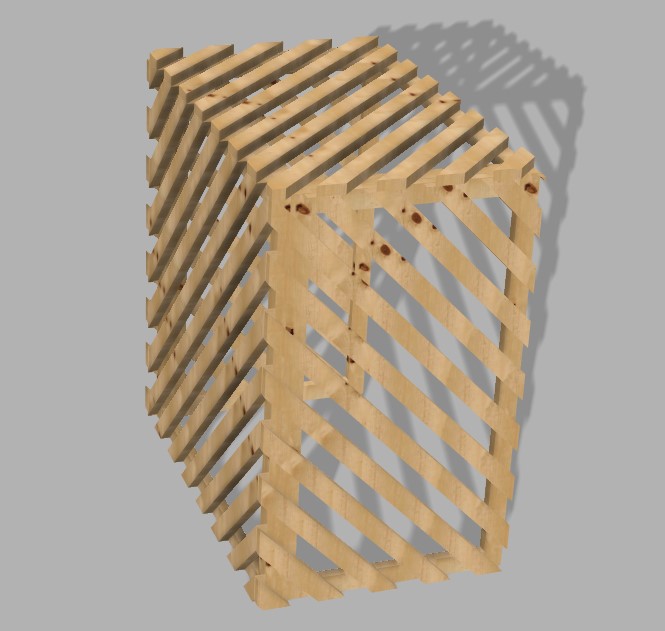

Variante avec les tasseaux en diagonale :

Plan PDF de la version diagonale ajouté le 09/04/2025 :

Votre navigateur ne peut pas afficher directement ce fichier PDF. Ouvrir le fichier.

Cache clim diagonales Plan Télécharger le plan (PDF)

20 Commentaires

boris
Merci pour ce tuto très bien fait! Du coup j'ai envie de faire pareil, mais où acheter des liteaux de cette dimension? Impossible d'en trouver chez moi. Est-ce que du douglas non-traité pourrait faire l'affaire?
Manu
Merci ! Je les ai acheté à Leroy Merlin, je ne suis plus sûr du modèle, peut être ceux là
https://www.leroymerlin.fr/produits/materiaux/bois-de-charpente-bois-brut-et-dalle-de-construction/ossature-bois-et-bois-de-charpente/liteau-et-latte/liteau-latte-pin-traite-25x47-mm-longueur-3-m-choix-2-classe-4-70745710.html
maxime
Bonjour, merci pour le tutoriel et les plans !
Peux-tu me dire ce que tu utilises comme logiciel pour faire ces plans ? C'est bien plus pratique que sur un morceau de papier à main levé... :)
Manu
Bonjour et merci à toi !
J'utilise Fusion 360 pour modéliser en 3D, puis en sortir les plans à l'échelle.
Il est gratuit pour une utilisation personnelle : https://www.autodesk.fr/products/fusion-360/personal
Siary
Bonjour,
Merci pour ce tuto c’est top.
Je n’ai pas de dalle béton au sol.
Est il possible de le fixer directement au mur ?
Si oui par quel moyen selon vous ?
Merci :)
Gregory
Siary
Rue-bonjour :)
Et pour les liteaux, est ce du 25x35 ou du 25x47 ?
Merci.
Manu
Bonjour, oui pas de soucis, je fixerai des tasseaux verticaux sur le mur avec des chevilles adaptées (dépend du mur) et je viendrai visser le cache clim sur ces tasseaux.
Manu
J'avais prévu des 25x47 sur le plan, mais en magasin il n'y avait que des 25x35 donc c'est ces derniers que j'ai utilisé.
Aubry
Bonjour,

Combien environ de tasseaux faut il pour un cache clim ?
Manu
Bonjour, une douzaine de 3m dans mon cas
Annick
Bonjour Manu, merci pour le plan et le tuto.
Je dois faire un modèle avec seulement trois côtés (dessus, face et droite) car l’alim arrive sur le côté par un deuxième mur (Clim dans un angle), que me conseilles tu pour que l’ensemble reste solide ?
Magali
Bonjour
Merci pour ces bonnes idées, combien ça vous a coûté en fournitures au final svp ?
Manu
Bonjour, je suis presque à 100 euros de matériel.
Mika
Bonjour

Merci pour le partage des plans et la vidéo explicative.
Quel bois utiliser pour faire un cache clim en bord de mer?

Bonne journée!
Manu
Bonjour et merci, privilégiez les essences de bois exotiques telles que le cèdre, le teck et le redwood. Bonne journée.
Nico
Top !
Merci pour ce partage.

Est-ce que l'on peut poser des gros pots de fleurs sur le caisson ?
Connaissez-vous la charge maximum supportée avec ce type de tasseaux ?
Manu
Avec plaisir ! Je ne recommande pas de poser des gros pots dessus :
- il faut laisser passer l'air un maximum,
- le poids va finir par faire plier les tasseaux,
- et il ne faudrait pas qu'il y ai de la terre qui tombe sur la PAC
Philippe
Bonjour.
Ma clim est placée en hauteur. Donc il faudrait que je le suspende. Avez-vous une idée du poids que représente l'ensemble une fois terminé?
Merci.
Manu
Bonjour, non désolé je ne l'ai pas pesé
TontonObiwan
Bonjour
Merci beaucoup pour cette vidéo et ces explicatifs.
Est-ce que vous avez observé une réduction du bruit grâce au cache-clim ?
Merci par avance
